如何正確選擇氣體預處理各(ge)個部件，一起(qi)來探(tan)討！

? 什(shen)么是減(jian)壓(ya)式氣體(ti)取樣探頭？

減(jian)(jian)壓(ya)式氣體取樣探(tan)(tan)頭(tou)是將減(jian)(jian)壓(ya)閥和取樣管組合(he)成一(yi)體，將樣品減(jian)(jian)壓(ya)后(hou)再(zai)取出的一(yi)種探(tan)(tan)頭(tou)，國(guo)外(wai)將其稱為GPR(Genie Probe Regulator)探頭，可譯為(wei)Genie探頭式減壓器或(huo)Genie減壓(ya)調(diao)節探(tan)頭，由美國A⁺公(gong)司開發(fa)生(sheng)產。這種探頭多用于天然氣(qi)管道取樣，可在14MPaG(2000psiG)壓(ya)力下(xia)工作，其優點是可(ke)以(yi)防(fang)止天然氣凝析(xi)液(ye)進入(ru)分析(xi)儀，也可(ke)用(yong)(yong)于其他易(yi)液(ye)化氣體(ti)或中高壓(ya)氣體(ti)樣品(pin)的(de)(de)取樣。該探頭下(xia)端裝有熱(re)翼(yi)(yi)片(pian)，其作用(yong)(yong)是當樣品(pin)減壓(ya)膨脹濕(shi)度降低時，可(ke)通過翼(yi)(yi)片(pian)吸熱(re)從(cong)氣流的(de)(de)熱(re)質中得到補償。

? 氣(qi)體分析(xi)系統對樣品傳輸(shu)的基本要求(qiu)有哪些(xie)？

(1)       傳輸滯后(hou)時間不(bu)得超過(guo)60s，這就要求(qiu)氣體分析儀至取樣點的距離盡(jin)可能(neng)短，傳(chuan)輸系統的距離盡(jin)可能(neng)小(xiao)，樣品流速盡(jin)可能(neng)快(1.5－3.5m/s之(zhi)間(jian)為宜，故選擇大功率的真空抽氣泵作為增壓設備)。

(2)       如果在氣體分析儀允許通過的流量(liang)下，時間滯后60s，則應(ying)采用快速(su)回路系統（如真(zhen)空抽氣(qi)泵抽氣(qi)量是6L/ min,但是分析(xi)儀只(zhi)需要(yao)500ml/min，多余的樣氣(qi)全部排掉）。

(3)       氣體傳輸管線最好是筆(bi)直地到(dao)達(da)氣體分析儀，只有最少數(shu)轉角。

(4)       沒有死的支路和死的體積。

(5)       對含有(you)冷凝(ning)(ning)液的氣體(ti)(ti)樣(yang)品(pin)，傳(chuan)輸管線應保持一(yi)定(ding)坡度向(xiang)下傾斜(xie)，最低點應靠近氣體(ti)(ti)分析儀并(bing)設有(you)冷凝(ning)(ning)液收集罐。傾斜(xie)坡度一(yi)般為1:12，對(dui)于黏滯冷凝(ning)液可增至1:5。

(6)       防止(zhi)相變，即在傳輸過程中(zhong)，氣(qi)體樣品完全保(bao)持(chi)為氣(qi)態，液(ye)體樣品完全保(bao)持(chi)為液(ye)態。

(7)       樣品管線(xian)應避免(mian)通過極端(duan)的濕(shi)度變化區， 它(ta)會(hui)引起樣品條件無控制的(de)變化。

(8)       樣品(pin)(pin)傳輸系統不得有(you)泄(xie)漏，避(bi)免樣品(pin)(pin)外泄(xie)或環境空氣侵入。

? 樣品(pin)氣體(ti)處(chu)理(li)系統的作用是(shi)什(shen)(shen)么？它有(you)什(shen)(shen)么重(zhong)要性？

樣品處理系統的作用是保證氣(qi)體分析儀(yi)在最短(duan)的滯后時間內得(de)到有代表(biao)性的工藝樣品，樣品的狀態(濕度、壓力、流量和(he)清潔(jie)程度)適合氣體分(fen)析(xi)儀所需(xu)的(de)操作(zuo)條件。

在線氣體(ti)分(fen)析儀能否(fou)用好，往(wang)(wang)往(wang)(wang)不在氣體(ti)分(fen)析儀自身(shen)，而是取(qu)決于樣品(pin)系(xi)統的(de)完善程度和(he)可靠性。因為，氣體(ti)分(fen)析儀無論如(ru)何復雜和(he)精確，分(fen)析精度也(ye)要(yao)受到樣品(pin)的(de)代表性，實時性和(he)物(wu)理狀態的(de)限(xian)制。事實上(shang)，樣品(pin)系(xi)統使用中遇(yu)到的(de)問(wen)題往(wang)(wang)往(wang)(wang)比氣體(ti)分(fen)析儀還要(yao)多，樣品(pin)系(xi)統的(de)維護量也(ye)往(wang)(wang)往(wang)(wang)超過氣體(ti)分(fen)析儀本身(shen)。所以， 要重視(shi)樣品系統的(de)作用，至少要把它放(fang)在和分析儀等(deng)同的(de)位(wei)置(zhi)上來考(kao)慮。

? 對氣體樣品(pin)系統(tong)的基本要求有(you)哪些？

(1)       使氣體分析儀得到的樣品與工藝管線或設備中物料的組成(cheng)和含量一致。

(2)       工藝樣(yang)品的消耗(hao)量最少。

(3)       易于操(cao)作(zuo)和維(wei)護。

(4)       能長期可(ke)靠工作。

(5)       系統構成盡可能簡單。

(6)       采用快速回路以減少樣品(pin)傳送(song)滯后時間。

? 取(qu)樣點的(de)位置(zhi)如何選擇(ze)？

在(zai)工藝管線上選(xuan)擇氣體分(fen)析儀的(de)取樣(yang)點位(wei)置時，應遵循下(xia)述(shu)原(yuan)則，最佳位(wei)置可能是以下(xia)各(ge)點中某幾點的(de)權衡(heng)：

(1).   取樣點(dian)應僅位(wei)于(yu)能(neng)反映工藝流體性質和(he)組成變化的靈敏(min)點(dian)上(shang)；

(2).   取樣點應僅(jin)次于對過程控制最適(shi)宜的(de)位置，以(yi)避免不必要的(de)工藝滯后；

(3).   取樣點應(ying)僅(jin)次于可用工藝壓差構成快(kuai)速循(xun)環回路(lu)的位置；

(4).   取(qu)樣點應選擇在樣品溫度(du)(du)、壓力(li)、清潔度(du)(du)、干燥度(du)(du)和其他條件盡可能接近氣(qi)體分(fen)析儀(yi)要求的位置，以便使(shi)樣品處理部(bu)件的數(shu)目減至最小（越(yue)多(duo)部(bu)件出問(wen)題的隱患越(yue)多(duo)）；

(5).   取樣點(dian)位置應易于(yu)從扶梯或固(gu)定(ding)平臺接近；

(6).   在(zai)線分(fen)析儀和實(shi)驗室(shi)分(fen)析取(qu)樣點應(ying)分(fen)開設(she)置。

一(yi)般認為，在(zai)大(da)多數氣體(ti)和液體(ti)管線中，從產生(sheng)良好(hao)混合(he)的(de)湍流(liu)位置上取樣(yang)，可(ke)保證樣(yang)品真正(zheng)具有(you)代表性(xing)。因(yin)為氣體(ti)或(huo)流(liu)體(ti)混合(he)物除非有(you)湍流(liu)存在(zai)是不容(rong)易達到(dao)完全混合(he)的(de)，取樣(yang)點可(ke)選(xuan)在(zai)一(yi)個(ge)(ge)或(huo)多個(ge)(ge)90o彎頭(tou)之(zhi)后，緊接最后一個彎頭(tou)的順流位(wei)置上，或選在(zai)節(jie)流元(yuan)件下游一個相對(dui)平靜的位(wei)置上(不要緊靠節流元(yuan)件)。

盡可能(neng)避免以下情況。

(1)       不(bu)要在一個相當長而直的(de)(de)管道(dao)下游取樣(yang)。因為這個位置流(liu)體的(de)(de)流(liu)動往往呈層流(liu)狀態，管道(dao)橫(heng)截面(mian)上的(de)(de)濃度梯(ti)度會導致樣(yang)品(pin)組成的(de)(de)非代(dai)表性(xing)。

(2)       避免在可能(neng)存在污染的(de)位(wei)置或(huo)可能(neng)積存有氣體、蒸汽(qi)、液態烴、水、灰塵和污物的(de)死體積處取(qu)樣。

?  對于清潔樣(yang)品、含塵氣樣(yang)、臟污液(ye)樣(yang)、各應采用何種探(tan)頭取樣(yang)？

對于清潔樣品或(huo)含塵量不大(<10mg/m³)氣(qi)體樣品，采用直通式(shi)(敞開式)取(qu)樣探頭(tou)，探頭(tou)切(qie)口呈45o角，背向流(liu)體流(liu)動方向。

含(han)塵(chen)量較高(gao)(>10mg/ m³)的(de)氣體樣(yang)品(pin)， 可采用過濾式探(tan)頭取樣(yang)，過濾器裝在探(tan)管頭部(工藝管道內(nei))的(de)稱為內(nei)置過濾(lv)器式探頭，裝在探管尾部(工(gong)藝管道外)的稱為外置過(guo)濾(lv)器(qi)式探頭。

對于乙烯裂解氣(qi)(qi)、催化(hua)裂化(hua)再生煙氣(qi)(qi)、硫磺(huang)回收尾氣(qi)(qi)、煤或重油(you)汽化(hua)氣(qi)(qi)、尿素(su)酸性氣(qi)(qi)等復(fu)雜條件樣(yang)(yang)品的(de)取樣(yang)(yang)，應采用(yong)(yong)特(te)殊設計(ji)的(de)專用(yong)(yong)取樣(yang)(yang)裝置。

? 取(qu)樣探頭的長度(du)應如何確定？

探頭的長度(du)主要(yao)取(qu)決于插(cha)入長度(du)，為(wei)了保證取(qu)出樣(yang)品的代(dai)表性，SINZEN新澤儀器(qi)推薦插入長度至少等于管道內徑的1/3。

? 氣體取(qu)樣探頭應從什么方位(wei)插入工藝管(guan)道？

    氣(qi)體(ti)取樣探頭的插入(ru)方(fang)位(wei)應作如(ru)下考慮：

1.水(shui)平管(guan)道  氣體取樣，探(tan)頭應從管道頂部插(cha)入，以(yi)避(bi)開可能存在(zai)的(de)凝液或液滴，探(tan)頭應從管道側壁(bi)插(cha)入，以(yi)避(bi)開管道上部可能存在(zai)的(de)蒸(zheng)氣，以(yi)及管道底部可能存在(zai)的(de)殘渣和沉(chen)淀物。

2.垂直管道  從管道側(ce)壁插入。

? 在線氣(qi)體(ti)分析(xi)儀表和樣品處理(li)系統(tong)中(zhong)使用的Tube管有哪些類型和(he)規(gui)格(ge)？

常用(yong)的Tube管按(an)材質分，主(zhu)要有316不銹鋼和304不銹鋼；按成型工藝分(fen)，有無縫鋼管(guan)(先熱(re)軋(ya)后冷(leng)拔而成)和焊接鋼管(用帶鋼焊接(jie)而成)兩種； 按其外(wai)徑和壁厚尺寸(cun)采(cai)用的計量(liang)單位(wei)制(zhi)(zhi)有(you)英寸(cun)制(zhi)(zhi)Tube管米制(zhi)Tube管兩種。

? 在線氣體分(fen)析儀表和樣品(pin)處理系(xi)統中(zhong)使(shi)用的(de)管(guan)接頭有哪些類型？

答：管接頭的類型(xing)繁(fan)多(duo)，但(dan)可歸納為(wei)以下幾個大類。

1. 中間接頭(Union)  用于Tube管和Tube管之間的連接(jie)(jie)，或者(zhe)說(shuo)兩(liang)邊(bian)均采用卡套連接(jie)(jie)的接(jie)(jie)頭，主要有以下幾種：直通(tong)中間接(jie)(jie)頭(Union)；三(san)通中間接頭(Union Tee)；四通中間(jian)接頭(Union Cross)；彎通中間(jian)接(jie)頭{Union Elbow(有90o和45o彎(wan)通兩種)}；穿板接頭(Bulkhead Union)。

2. 異徑接(jie)頭(Reducing Union)  用于不同管徑Tube管之間的連接(jie)，俗稱大小頭，也是一種中(zhong)間接(jie)頭。

3. 終端接頭(Connector)  用于Tube管(guan)和分析儀(yi)、樣品(pin)處理部件(過濾器(qi)、減(jian)壓閥(fa)、流(liu)量(liang)計、樣品泵等)之(zhi)間的連接。這種(zhong)接頭，一邊(bian)采用卡套和Tube管連接，一邊采用螺紋和分析儀及樣品處理部件連接，是Tube管終(zhong)端(duan)(duan)處(chu)的連接(jie)(jie)件，所以(yi)稱為(wei)終(zhong)端(duan)(duan)接(jie)(jie)頭。主要有(you)以(yi)下幾種：直(zhi)通(tong)終(zhong)端(duan)(duan)接(jie)(jie)頭(Connector)；三通(tong)終(zhong)端接頭(Connector Tee)；彎通終端接(jie)頭(tou){Connector Elbow (有90o和45o彎通兩(liang)種)}；穿(chuan)板接頭(Bulkhead Connector)。

4 壓力表接(jie)頭(Gauge Connector)  用于Tube管和(he)壓力表之間的連接，也是一種終(zhong)端接頭。主(zhu)要有直通(Gauge Connector)和三通(Gauge Connector Tee)兩(liang)種。

5 其(qi)他如短管接頭(tou)(Adapter)、管(guan)堵頭(Flug)、管帽(Cap)等，不(bu)再贅述。

?  什么是取(qu)樣管路伴熱？什么是隔熱？

伴熱(heat－tracing)   利用蒸汽伴(ban)熱管、電伴(ban)熱帶對樣(yang)品管線加熱來(lai)補充樣(yang)品在傳(chuan)輸過(guo)程(cheng)中損失(shi)的熱量，以維(wei)持樣(yang)品濕(shi)度(du)在某(mou)一范圍內(nei)。

隔(ge)熱(thermal insulation) 為(wei)了減少樣(yang)品(pin)在傳(chuan)輸過程(cheng)中向周圍環(huan)境(jing)散(san)熱，或從周圍環(huan)境(jing)中吸熱，而在樣(yang)品(pin)管線外表(biao)面采取的包(bao)覆措施。或者(zhe)說，為(wei)保證樣(yang)品(pin)在傳(chuan)輸過程(cheng)中免受(shou)周圍環(huan)境(jing)溫(wen)度影(ying)響而采取的隔(ge)離措施。

? 樣品(pin)傳(chuan)輸(shu)管線為什么要(yao)進行(xing)伴熱(re)(re)或隔熱(re)(re)保溫？哪些樣品(pin)需要(yao)伴熱(re)(re)或隔熱(re)(re)保溫傳(chuan)輸(shu)？

在石油化(hua)(hua)工(gong)裝置(zhi)中(zhong)(zhong)，樣品傳(chuan)(chuan)輸管線往往需要伴(ban)熱或隔熱保(bao)溫(wen)，以保(bao)證樣品相態和組成不因溫(wen)度(du)變(bian)(bian)化(hua)(hua)而改變(bian)(bian)。樣品傳(chuan)(chuan)輸過(guo)程中(zhong)(zhong)一(yi)個(ge)明顯的(de)溫(wen)度(du)變(bian)(bian)化(hua)(hua)來源是天氣的(de)變(bian)(bian)化(hua)(hua)， 我國處(chu)于大陸性季風帶，冬(dong)夏(xia)極(ji)端溫度之差(cha)往往高達60℃以上。此外，還必(bi)須(xu)考慮直接太陽(yang)輻射的加熱效應，在夏季陽(yang)光(guang)曝(pu)曬下，樣品管線(xian)表面溫度有時可達(da)80－90℃。因此，在(zai)樣(yang)品(pin)傳輸設計中(zhong)必須考(kao)慮(lv)環境(jing)溫度變化對樣(yang)品(pin)粗態和組成的影(ying)響(xiang)。

氣(qi)樣中含(han)有易冷(leng)凝的(de)組分(fen)，應伴熱(re)保(bao)溫在(zai)其露以(yi)上(shang)；液(ye)樣中含(han)有易氣(qi)化的(de)組分(fen)，應隔(ge)熱(re)保(bao)溫在(zai)其蒸(zheng)發溫度以(yi)下或保(bao)持壓力在(zai)其蒸(zheng)氣(qi)壓以(yi)上(shang)。微(wei)量分(fen)析樣品(特別(bie)是微量水、微量氧)必(bi)須伴熱輸(shu)(shu)送(song)，因為管(guan)壁的(de)吸附(fu)效應隨溫(wen)度(du)降低(di)而(er)增強，解吸效應則呈相(xiang)反趨勢。易凝析、結晶的(de)樣品(pin)也必(bi)須伴熱傳輸(shu)(shu)。總之，應根據樣品(pin)條件(jian)和組成，根據環境溫(wen)度(du)的(de)變化情(qing)況，合理選擇保溫(wen)方(fang)式，確定保溫(wen)溫(wen)度(du)。

? 蒸汽(qi)伴熱有何公有優缺點？

采用低(di)壓(ya)蒸汽伴熱(re)的優(you)點：溫度(du)高(gao)，熱(re)量大，可迅速加熱(re)樣品并使樣品保持在(zai)較高(gao)溫度(du)。其缺點如(ru)下：

1        .蒸汽(qi)伴熱(re)系(xi)統(tong)因(yin)蒸汽(qi)管徑(jing)偏細，氣壓不(bu)能太高(gao)(gao)和(he)存在(zai)立(li)管高(gao)(gao)度的變化，有(you)效伴熱(re)長(chang)(chang)度受到(dao)很大(da)的限(xian)制，以致樣品管線較長(chang)(chang)或重負荷(he)伴熱(re)時，不(bu)得不(bu)采用分段伴熱(re)的做(zuo)法。根據(ju)國外(wai)資料，蒸汽(qi)伴熱(re)的最大(da)有(you)效伴熱(re)長(chang)(chang)度為100ft(30.48m)，因此(ci)，對于60m長的(de)樣品管線，一般要分兩段(duan)伴(ban)熱。

2        .蒸汽壓力的(de)波動會導致溫度(du)(du)的(de)較大幅度(du)(du)變(bian)化，供(gong)氣不(bu)足甚至短時(shi)中斷(duan)也時(shi)有(you)發(fa)生，難以達到(dao)樣品管線(xian)伴(ban)熱(re)溫度(du)(du)均(jun)衡、穩定的(de)要求。

3        .樣(yang)品管線(xian)采用蒸汽伴熱時，對(dui)伴熱溫(wen)度進行控(kong)制是非(fei)常困難的，或者說(shuo)是不可(ke)控(kong)的(對樣品處理箱可(ke)采用溫控(kong)閥(fa)控(kong)溫)。

? 與蒸汽伴(ban)熱方式相比，電伴(ban)熱有何優越(yue)性？

目前國(guo)內石化企業大多使用蒸(zheng)(zheng)(zheng)汽伴熱(re)(re)方式(shi)，主要原因是(shi)可以利用廠內原已存在(zai)的(de)蒸(zheng)(zheng)(zheng)汽鍋爐，但其(qi)伴熱(re)(re)效能及日后(hou)運轉中的(de)維修(xiu)和水泵都(dou)遠不如采(cai)用電伴熱(re)(re)經濟。另外(wai)，供汽管網和回(hui)水管路的(de)材料、保(bao)溫安裝及日后(hou)維護費用、蒸(zheng)(zheng)(zheng)汽用水的(de)費用也是(shi)相(xiang)當(dang)可觀的(de)。與蒸(zheng)(zheng)(zheng)汽伴熱(re)(re)相(xiang)比，電伴熱(re)(re)還具有(you)以下優(you)點。

1  &nbsp;         電伴(ban)熱(re)是(shi)比較簡單的(de)伴(ban)熱(re)系統(tong)，不像蒸(zheng)汽(qi)伴(ban)熱(re)那樣需(xu)要復雜的(de)供汽(qi)管網(wang)和回(hui)水管路(lu)，所需(xu)的(de)供配電設施可(ke)與其他電氣線路(lu)共用。

2       &nbsp;    電(dian)伴(ban)熱的熱損(sun)失(shi)范圍和(he)運行、維(wei)護費用僅限(xian)于伴(ban)熱管(guan)線(xian)上。

3          &nbsp;&nbsp;電(dian)伴(ban)(ban)熱(re)是(shi)極(ji)易控(kong)制(zhi)的伴(ban)(ban)熱(re)系統(tong)，其溫度控(kong)制(zhi)可以十分(fen)精確，這是(shi)蒸汽伴(ban)(ban)熱(re)無法達到的。

4&nbsp;      &nbsp;    無(wu)噪(zao)聲、無(wu)污染，蒸汽伴(ban)熱有“跑(pao)、冒、滴(di)、漏(lou)”現(xian)象(xiang)，電伴(ban)熱則沒有。

5       &nbsp;    電伴熱帶(dai)的使用壽命可達25年甚至更長，這(zhe)一(yi)點是(shi)蒸汽(qi)伴(ban)熱很難達到的。

6   ;         安裝、使用、維護方便。

很多(duo)發達國家已(yi)在(zai)工業領域普遍采(cai)用電伴(ban)(ban)熱技術，目前國內新建的大型石化項目，儀表系統的伴(ban)(ban)熱不(bu)少已(yi)采(cai)用電伴(ban)(ban)熱。但需注意電伴(ban)(ban)熱溫度范(fan)圍通常低(di)于200℃，蒸汽(qi)伴熱范(fan)圍可達到450℃，有(you)些樣品的汽(qi)化(hua)、傳輸仍需(xu)采用蒸汽(qi)伴(ban)熱方式(shi)。

?  樣品(pin)處(chu)理的基本任務(wu)和功能是什么？

答(da)：分析(xi)儀通(tong)常需(xu)要不含(han)干擾(rao)組分的(de)清潔(jie)、非腐蝕性的(de)樣(yang)(yang)品，在(zai)正常情況下，樣(yang)(yang)品必須是在(zai)限定的(de)溫度、壓力和流量(liang)范圍(wei)之(zhi)內。樣(yang)(yang)品處理的(de)基本任務和功能可歸(gui)納如下：

?  流量調節，包括快速回路(lu)和分析回路(lu)；

?  壓(ya)(ya)力調節(jie)，包括降壓(ya)(ya)、抽吸和穩壓(ya)(ya)；

?  溫度(du)調節，包(bao)括(kuo)降溫和保溫；

?  除塵(chen)；

?  除水除濕和氣(qi)液分離；

?  去除有害物，包括對氣(qi)體(ti)分析儀有危害的(de)組分和影(ying)響分析的(de)干擾(rao)組分。

? 樣(yang)品處理系(xi)統(tong)常用的流量(liang)調節部件有哪些？

答(da)：（1）球閥（Ball Valvees）閥芯呈球形(xing)，用于切斷或接通(tong)(tong)樣(yang)(yang)品流路。樣(yang)(yang)品處理系(xi)統中大(da)量(liang)使用的(de)是二(er)通(tong)(tong)球閥（2－WayBall Valves）和三通（3－WayBall Valves）球閥(fa)，根據驅(qu)動(dong)方式，二通(tong)、三通(tong)球閥(fa)又可分(fen)為手動(dong)、氣動(dong)、電(dian)動(dong)幾種。此外，有時還少(shao)量(liang)使用四通(tong)、五通(tong)、六通(tong)、七通(tong)球閥(fa)。

（2）旋塞閥（Plug Balves）閥(fa)芯呈(cheng)圓柱(zhu)形，其作用同(tong)二通球閥(fa)。

（3）單(dan)向閥（Check Valaes）又稱止逆閥、止回閥，只允許樣品單向流動(dong)，而不能逆向流動(dong)。

（4）針閥(fa)（Needle Valves）閥芯呈(cheng)圓錐形，用于微調樣品流量和壓(ya)力(li)。

（5）穩流閥　用于穩定樣(yang)品(pin)流量和(he)壓力。

（6）限流閥、限流孔(kong)板　限制(zhi)樣品流量不(bu)超過某一允許值，起安全保護作用。

（7）浮子(zi)流量計（Flowmeter）又稱轉子流(liu)量(liang)(liang)(liang)計，用(yong)于指示樣品流(liu)量(liang)(liang)(liang)。其錐形圓管(guan)材(cai)料有(you)玻璃和金屬兩種，浮子材(cai)料有(you)不銹鋼、銅、鋁、塑(su)料等(deng)幾(ji)種。樣品系統中多(duo)使(shi)用(yong)帶(dai)針閥的浮子流(liu)量(liang)(liang)(liang)計，既可指示流(liu)量(liang)(liang)(liang)，也(ye)可調(diao)節流(liu)量(liang)(liang)(liang)。有(you)時(shi)也(ye)使(shi)用(yong)帶(dai)低(di)(di)流(liu)量(liang)(liang)(liang)報警(jing)(jing)的浮子流(liu)量(liang)(liang)(liang)量(liang)(liang)(liang)，當(dang)樣品流(liu)量(liang)(liang)(liang)低(di)(di)于規定值時(shi)發出報警(jing)(jing)號(hao)，以免分析儀發出錯誤的流(liu)量(liang)(liang)(liang)信號(hao)。

? 氣體(ti)多路取樣(yang)流(liu)路切換系統

    在(zai)多流路(lu)(lu)分(fen)析(xi)(xi)中(zhong)，需要多流路(lu)(lu)切換系統。一臺多流路(lu)(lu)分(fen)析(xi)(xi)儀(yi)和(he)數臺單流路(lu)(lu)分(fen)析(xi)(xi)儀(yi)相比(bi)，可(ke)節(jie)約很(hen)多資金。但多流路(lu)(lu)分(fen)析(xi)(xi)系統有更大的故(gu)障率和(he)維護量。當分(fen)析(xi)(xi)儀(yi)出現故(gu)障停運時，所有流路(lu)(lu)的分(fen)析(xi)(xi)中(zhong)斷和(he)信息損失。樣(yang)品(pin)之間可(ke)能(neng)出現串(chuan)氣現象，分(fen)析(xi)(xi)間隔(ge)周期(qi)較長。

流(liu)路切換(huan)系統常(chang)見故障是閥(fa)件泄漏(lou)、樣品置換(huan)不干(gan)凈(jing)、流(liu)路樣品之間摻混。

流路切換系統常采(cai)用以下兩種(zhong)方式

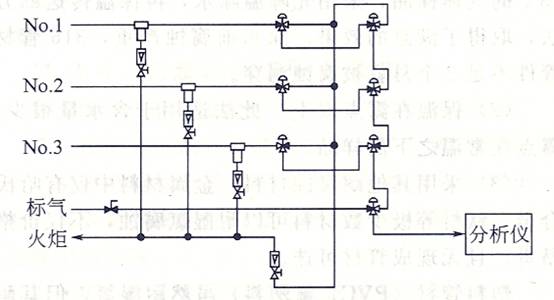

1．切斷和放泄系統(tong)

      采用兩個三通閥的雙通雙阻塞系統，構成(cheng)如圖(tu)。

圖中N_O3流路被選擇。N_O1和N_O2流路的樣品被雙閥隔斷，雙閥之間死體積中滯留的樣品或由于閥門偶爾泄漏流入的少量樣品經旁通管路排入火炬系統，不會對N_O3流路造成污染。

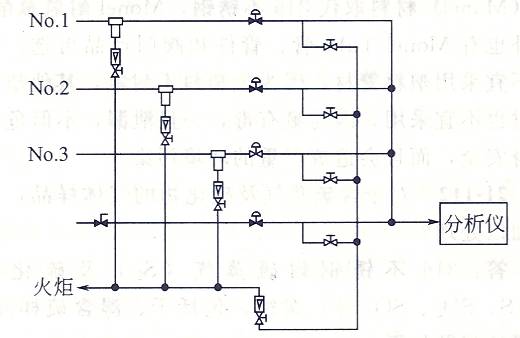

2．反向洗(xi)滌(di)系(xi)統(tong)。

  &nbsp;采(cai)用被選擇流路的(de)樣品反吹(chui)洗(xi)滌其他流路的(de)系統，構成和原理如圖所示(shi)。

圖中N_O3流路被選擇。N_O1和N_O2流路和標準氣流路的樣品被氣動二通閥截斷。N_O3流路的樣品在流向分析儀的同時，還反向吹洗N_O1和N_O2流路和標準氣流路，將上述流路啟動出發前滯留的樣品或由于閥門偶爾泄漏流入的少量樣品吹出，經旁通管路排入火炬系統，因而不會對N_O3流路造成污染。

? 氣體樣品處(chu)理后排放(fang)的原則

樣(yang)品排放要求不應對環境帶來危險(xian)或造(zao)成污染。

氣(qi)體樣品的排放(fang)方式有：

1．排(pai)火炬或返回工藝管線。

這對(dui)于(yu)易燃、有毒或腐蝕性氣體是最(zui)安全最(zui)經濟的處理(li)方法。

樣品返回點的壓力(li)應低于(yu)排放壓力(li)，以維持一定(ding)的排放壓差。

而且(qie)返回點不應(ying)有壓力(li)波動，否則影響(xiang)分(fen)析值得穩(wen)定(ding)性和準確(que)性。

如果樣(yang)品中(zhong)有易冷凝的(de)組(zu)分(fen)，排放管線應伴熱保(bao)溫，并在適當位置加凝液閥以排除冷凝物。防止凝液堵塞和背壓形成。

多臺儀(yi)表(biao)的集(ji)中排(pai)(pai)(pai)放(fang)(fang)，應(ying)保證(zheng)總(zong)管(guan)(guan)(guan)有足夠的容(rong)積，總(zong)管(guan)(guan)(guan)口徑應(ying)是(shi)分(fen)析儀(yi)排(pai)(pai)(pai)氣(qi)管(guan)(guan)(guan)的6倍(bei)以上。總(zong)管(guan)(guan)(guan)水平敷設時(shi)，應(ying)有1：100—1：10的斜度，以利于排(pai)(pai)(pai)放(fang)(fang)，且(qie)排(pai)(pai)(pai)氣(qi)管(guan)(guan)(guan)應(ying)從總(zong)管(guan)(guan)(guan)上部(bu)垂直(zhi)接(jie)入(ru)，避免排(pai)(pai)(pai)放(fang)(fang)口被總(zong)管(guan)(guan)(guan)內積液或雜質(zhi)瘀(yu)堵(du)。還可以用排(pai)(pai)(pai)氣(qi)收(shou)集(ji)罐取代排(pai)(pai)(pai)氣(qi)總(zong)管(guan)(guan)(guan)，每臺分(fen)析儀(yi)的排(pai)(pai)(pai)氣(qi)管(guan)(guan)(guan)線分(fen)別接(jie)入(ru)罐中。

2．排大氣。

直(zhi)(zhi)接排放(fang)。對(dui)環(huan)境無(wu)危害的清潔(jie)、無(wu)毒、不(bu)易燃氣體(ti)可直(zhi)(zhi)接排大氣。有些以大氣壓(ya)力(li)為參(can)照點的分析儀（如紅(hong)外、氣相色譜儀的柱系統和檢測器(qi)出(chu)口(kou)等），也需要直(zhi)(zhi)接排入大氣。排放(fang)時，可在分析小屋頂部伸出(chu)一(yi)根垂直(zhi)(zhi)管子，管子未端(duan)應裝有防護罩或180^?彎頭，防止雨水侵入并將風的影響(xiang)減至最低(di)限度。如果含有冷(leng)凝物，則加一(yi)個(ge)低(di)點排放。

稀(xi)(xi)釋排放。即設置稀(xi)(xi)釋排放系統，用(yong)壓縮空(kong)(kong)氣和氮(dan)氣在(zai)一個足夠容積的稀(xi)(xi)釋罐中稀(xi)(xi)釋至(zhi)LEL以下，通入放空(kong)(kong)煙窗（高于6米）排空(kong)(kong)。

   對于以(yi)大(da)(da)氣(qi)壓(ya)力為參照點的分析儀，應注意大(da)(da)氣(qi)壓(ya)變化(hua)(hua)對分析儀示值誤差的影響。因(yin)為氣(qi)候變化(hua)(hua)會引起大(da)(da)氣(qi)壓(ya)的變化(hua)(hua)，尤其是下雨時，這(zhe)個變化(hua)(hua)不能忽視。必要時可(ke)加(jia)裝絕對壓(ya)力調節閥(fa)。

? 液體樣品的(de)排放

液體樣品(pin)的排放方式及應注意的問(wen)題；

1．返(fan)回工藝管線

液體樣品(pin)一般(ban)是直接返回工藝流程，特別是具有產(chan)品(pin)、中間產(chan)品(pin)或原料價值時。液體樣品(pin)一般(ban)需(xu)要泵送以提供傳動壓力(li)。

2．就地排(pai)放

如(ru)果樣(yang)品不(bu)能(neng)返(fan)回工藝，少量的、不(bu)含(han)易(yi)燃(ran)、有毒(du)、腐蝕(shi)性成(cheng)分(fen)的液體樣(yang)品可(ke)排入(ru)(ru)化學排水(shui)溝或污水(shui)溝送處(chu)理(li)廠處(chu)理(li)，如(ru)含(han)有上(shang)述成(cheng)分(fen)則需(xu)經過處(chu)理(li)后才(cai)能(neng)排放。但(dan)是，決(jue)不(bu)能(neng)排入(ru)(ru)地表水(shui)排水(shui)溝里(li)。

需注意的(de)一點是(shi)：如果液樣中含有(you)易揮發的(de)可燃(ran)性(xing)組(zu)分(fen)、或混(hun)有(you)可燃(ran)性(xing)氣體成分(fen)時，必須將其脫(tuo)除后才可以排放。

? 特殊樣(yang)品的取(qu)樣(yang)和(he)處理(li)系(xi)統

    特殊樣品是指那(nei)些取樣點工藝條件苛刻、樣品組成復雜(za)、采(cai)樣一般(ban)的處(chu)理方法(fa)難(nan)以奏效的樣品。例如(ru)：乙烯(xi)裂解氣取樣和樣品預處(chu)理系統。

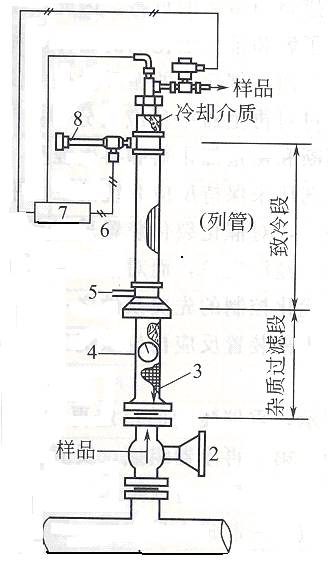

    目前，我廠乙(yi)烯裂解氣(qi)取樣采用(yong)的(de)是PY-GAS 美(mei)國(guo)Fluid Date )的(de)產(chan)品(pin)。它基于(yu)回流(liu)取樣的(de)原理(li)，在世界范圍內廣泛采用(yong)，我國(guo)乙(yi)烯裂解裝置也大(da)多選用(yong)該產(chan)品(pin)。   PY-GAS的(de)結(jie)構(gou)如圖所示：

 該裝(zhuang)置由過濾逆(ni)流部件(jian)、列管(guan)式(shi)冷卻器、渦旋置冷觀和溫度控制器四個(ge)部分組成。

工(gong)作過程(cheng)如(ru)下：

1. 高(gao)溫(wen)、高(gao)含水、高(gao)油塵樣品先經過過濾段(duan)除去一(yi)部分液態油滴。

2.渦旋制冷(leng)管(guan)產生0—30℃的(de)制冷(leng)氣源，經列管(guan)式冷(leng)卻器(qi)換熱(re)冷(leng)卻樣品(pin)，使絕(jue)大多數的(de)水分(fen)和重的(de)烴類冷(leng)凝為液(ye)體(ti)，順(shun)樣品(pin)管(guan)流下(xia)，沖洗過(guo)濾逆(ni)流部件后，返回工藝管(guan)道。

3.冷卻后的樣品用(yong)測(ce)(ce)溫(wen)元(yuan)件測(ce)(ce)量(liang)，溫(wen)度控制器根據測(ce)(ce)溫(wen)信(xin)號調(diao)節壓縮空氣(qi)出(chu)口(kou)壓力(li)（即調(diao)節冷氣(qi)流量(liang)），以保持設(she)定制冷溫(wen)度，并控制樣品出(chu)口(kou)閥門，使(shi)達到(dao)要(yao)求(qiu)的樣品送出(chu)，再經(jing)簡單的處(chu)理(li)，過(guo)濾吸(xi)附掉(diao)殘留的水分和夾帶的油霧后送氣(qi)體分析(xi)儀或色譜儀進(jin)行測(ce)(ce)量(liang)。

     SINZEN新澤儀器有限公司在焦爐煤氣或(huo)者煤氣爐煤氣測量(liang)氧含量(liang)的(de)時候使(shi)用這種類型(xing)的(de)取樣探頭(tou)獲(huo)得了(le)不錯(cuo)的(de)效(xiao)果(guo)。

常見(jian)問題和(he)注意事項：

裂(lie)解氣的(de)取樣點(dian)是在急冷器(qi)出口管道上(shang)，樣品中含有大量急冷油(you)(you)，此(ci)點(dian)的(de)主要(yao)問(wen)題是除(chu)油(you)(you)，不需要(yao)用(yong)除(chu)焦閥除(chu)焦。因此(ci)，對PY-GAS之后的(de)油(you)(you)氣分(fen)離，還要(yao)重視，加(jia)強巡檢(jian)維護，及時發現并采(cai)取相應措施，避免帶(dai)油(you)(you)樣氣進入色譜柱造成危害。

從PY-GAS之后到氣體分析儀之間的樣品(pin)傳(chuan)輸管線應采用∮10MM的不(bu)銹鋼管，并應采取(qu)伴熱(re)保溫措施。
