CEMS煙氣在線監測系(xi)統要求

1  投標(biao)方(fang)(fang)提(ti)供的(de)設備(bei)應通過國家(jia)環(huan)保(bao)、技術監督部門的(de)相關認(ren)證，設備(bei)各項要求要滿足?火(huo)電廠煙氣排(pai)放連續(xu)監測技術規范(fan)(fan)（試行）?（HJ/T75-2007）、?固定(ding)污(wu)染源(yuan)排(pai)放煙氣連續(xu)監測系統技術條件及(ji)(ji)檢測方(fang)(fang)法(fa)（試行）?（HJ/T76-2007）等規范(fan)(fan)及(ji)(ji)地方(fang)(fang)環(huan)保(bao)文件的(de)要求。投標(biao)方(fang)(fang)負責通過當地環(huan)保(bao)局驗收。

2 CEMS系(xi)統的要求

2.1共設(she)1個(ge)CEMS間(jian)(jian)，CEMS間(jian)(jian)的建設(she)要符(fu)合環保及相關規范的要求，由投標方負責建設(she)。

2.2氣(qi)態(tai)污染(ran)連續監測采(cai)樣方式為：直接抽取采(cai)樣法（加熱管線(xian)法）

2.3煙塵排放濃度測定方法(fa)為：必(bi)須采(cai)取抽取式方法(fa)進(jin)(jin)行采(cai)樣，檢測方法(fa)可(ke)采(cai)用光散(san)射、β射線法(fa)、震蕩(dang)天平等方法(fa)，同時(shi)相應(ying)的設備應(ying)具有使用標準(zhun)物(wu)質(zhi)（有證）進(jin)(jin)行量值傳遞的功(gong)能(neng)，可(ke)以進(jin)(jin)行自校準(zhun)、第(di)三方校驗(yan)等功(gong)能(neng)。

2.4 監測項目(mu)

    SO2、煙塵、NOX等，附帶(dai)測量參數：煙氣溫(wen)度、流(liu)速、煙氣量、煙氣含(han)O2量、濕(shi)度等。

2.5測點安裝位置：凈煙(yan)氣(qi)煙(yan)囪上。

3.技術要求

3.1 設計工(gong)況參數

3.2 參量(liang)輸出(chu)單位(wei)信號制(zhi)：4~20mA DC

3.3 總的要(yao)求

    CEMS系(xi)(xi)統采用(yong)SINZEN的SUV-100多(duo)組份分(fen)析儀也可以采用(yong)具有對(dui)應測(ce)量功(gong)能的多(duo)參數(shu)分(fen)析模(mo)塊(kuai)， O2采用(yong)電(dian)化學(xue)法（壽(shou)命長、精(jing)度(du)高）內部有校(xiao)準(zhun)氣(qi)室，實現(xian)不用(yong)標準(zhun)氣(qi)的前(qian)提下(xia)任意設定校(xiao)準(zhun)周期實現(xian)自動校(xiao)準(zhun)。SO2、NOX、O2 共用(yong)一臺分(fen)析儀，要避免三種氣(qi)體之間的橫(heng)向(xiang)干擾。同時分(fen)析儀可進(jin)行H2O的動態(tai)補(bu)償；溫(wen)度(du)、壓(ya)力的動態(tai)補(bu)償使測(ce)量精(jing)度(du)更(geng)高。系(xi)(xi)統要具有手動校(xiao)準(zhun)功(gong)能。

反(fan)吹單元：系統配備無油、無水的反(fan)吹氣源。定(ding)時和不(bu)定(ding)時吹掃取樣(yang)管路(lu)，保證取樣(yang)暢(chang)通。

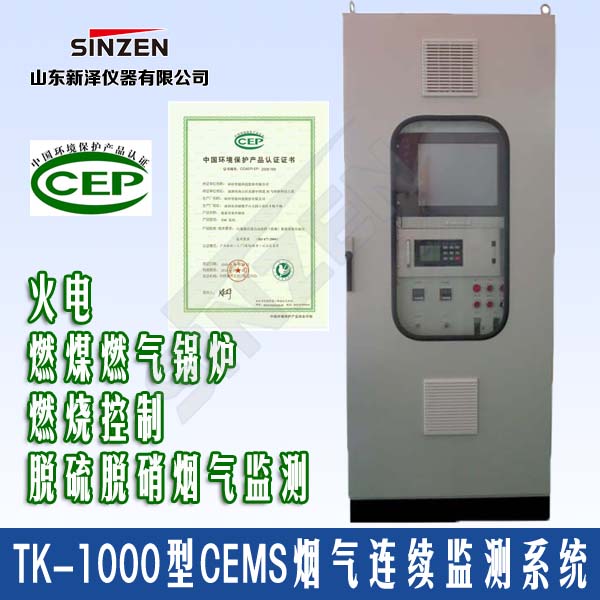

TK-1000型煙氣連續排放監測系統示意(yi)圖：

   1、投標方(fang)應配置相應的通(tong)訊軟(ruan)件(jian)以(yi)及硬(ying)件(jian)，將(jiang)CEMS系統測得的參(can)數(shu)以(yi)通(tong)信方(fang)式送環保局(ju)環境監測站。

    2、CEMS分析儀應(ying)具(ju)有(you)自診斷功能(neng)。這(zhe)些診斷功能(neng)至少包括檢測(ce)(ce)源和(he)探頭(tou)失(shi)效、超(chao)量程和(he)采樣流量不(bu)夠等的檢測(ce)(ce)，并具(ju)有(you)主(zhu)要部(bu)件故障報警功能(neng)。

    3、CEMS分(fen)析儀的狀態(tai)報(bao)(bao)警包括(kuo)測量故(gu)障、報(bao)(bao)警、校準(zhun)、反吹(chui)都(dou)能通過其(qi)數據輸出系統(tong)至采暖鍋爐DCS系統(tong)進行監視(shi)。投標方(fang)應提出報(bao)(bao)警信號清單及(ji)設置的理由供買(mai)方(fang)確(que)認。

    4、CEMS系統還應(ying)配備溫度(du)報警，壓力報警和(he)(he)濕度(du)報警，對高溫取樣的狀(zhuang)態，取樣過濾器的堵塞和(he)(he)冷凝(ning)情況進行監控，與取樣泵(beng)連鎖，保證系統取樣的準確和(he)(he)分析儀工作的可靠性。

    5、分析儀還應(ying)具有(you)量程自動切換及(ji)單位(wei)換算功能，如(ru)將mg/Nm3換算成(cheng)ppm等。

    6、CEMS系統能滿足至(zhi)少90天運行不需要(yao)非日(ri)常維修的(de)要(yao)求（非日(ri)常維修是在CEMS運行的(de)維護手(shou)冊中常規部分沒有(you)要(yao)求的(de)任何維修活動）。

    7、CEMS系(xi)統(tong)(tong)的(de)(de)數(shu)據(ju)采(cai)集和(he)處理系(xi)統(tong)(tong)（DAS）能進行數(shu)據(ju)運算(suan)、統(tong)(tong)計(ji)、存貯、事件(jian)(jian)(jian)分(fen)類處理（事件(jian)(jian)(jian)分(fen)辨率20ms），數(shu)據(ju)合(he)(he)理性(xing)(xing)檢查。同時還需要(yao)(yao)(yao)(yao)(yao)考(kao)慮其(qi)可(ke)靠(kao)性(xing)(xing)、可(ke)擴展性(xing)(xing)。系(xi)統(tong)(tong)和(he)各單元(yuan)的(de)(de)邏輯(ji)設計(ji)采(cai)用(yong)(yong)校驗技術，并留(liu)有(you)適(shi)當邏輯(ji)余(yu)(yu)量(liang)，使用(yong)(yong)的(de)(de)信號采(cai)集卡(ka)(ka)要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)有(you)20% 的(de)(de)余(yu)(yu)量(liang)，要(yao)(yao)(yao)(yao)(yao)考(kao)慮空卡(ka)(ka)備(bei)(bei)用(yong)(yong)。柜內端子(zi)要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)采(cai)用(yong)(yong)成(cheng)都瑞聯LIANCE端子(zi)排(pai),并留(liu)有(you)30%的(de)(de)余(yu)(yu)量(liang)。硬(ying)件(jian)(jian)(jian)系(xi)統(tong)(tong)應有(you)自(zi)檢功能。配置(zhi)的(de)(de)設備(bei)(bei)其(qi)性(xing)(xing)能和(he)結構尺(chi)寸應符(fu)(fu)合(he)(he)相應產(chan)品標(biao)(biao)準的(de)(de)國(guo)家標(biao)(biao)準。配置(zhi)的(de)(de)軟(ruan)(ruan)件(jian)(jian)(jian)與系(xi)統(tong)(tong)的(de)(de)硬(ying)件(jian)(jian)(jian)資源相適(shi)應，除(chu)系(xi)統(tong)(tong)軟(ruan)(ruan)件(jian)(jian)(jian)（要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)正版），應用(yong)(yong)軟(ruan)(ruan)件(jian)(jian)(jian)外（要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)正版），還應配置(zhi)在線(xian)故(gu)障診斷和(he)殺毒軟(ruan)(ruan)件(jian)(jian)(jian)等。軟(ruan)(ruan)件(jian)(jian)(jian)的(de)(de)統(tong)(tong)計(ji)遵循模塊(kuai)化/軟(ruan)(ruan)件(jian)(jian)(jian)技術協議，點(dian)陣、字型(xing)等都應符(fu)(fu)合(he)(he)相應的(de)(de)國(guo)家標(biao)(biao)準，系(xi)統(tong)(tong)應具有(you)多級安全(quan)認(ren)證功能（設置(zhi)密碼進入）。投標(biao)(biao)方提供的(de)(de)設備(bei)(bei)應能組成(cheng)一(yi)個(ge)完整的(de)(de)符(fu)(fu)合(he)(he)環(huan)保系(xi)統(tong)(tong)要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)的(de)(de)可(ke)操(cao)作系(xi)統(tong)(tong)，數(shu)據(ju)處理軟(ruan)(ruan)件(jian)(jian)(jian)要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)用(yong)(yong)中文編寫(xie)，報(bao)表系(xi)統(tong)(tong)應能自(zi)動產(chan)生。具體性(xing)(xing)能指標(biao)(biao)、參數(shu)要(yao)(yao)(yao)(yao)(yao)求(qiu)(qiu)如(ru)下：

     1）數據的存儲(chu)和檢索：硬件能(neng)存貯不低(di)于5年以(yi)上(shang)監(jian)測小(xiao)時(shi)平(ping)均值、監(jian)測系統相關工(gong)況參數數據，并能(neng)檢索、打(da)印(yin)或在屏幕上(shang)顯(xian)示出來。

     2）數據輸出系統功能

     A屏幕瀏覽顯示

    ①具有(you)漢字系統功能(neng)(neng)，并能(neng)(neng)顯(xian)示圖(tu)形、表格、曲線、條形圖(tu)形或棒圖(tu)。

    ②畫面(mian)能顯示過(guo)程變(bian)量的(de)實(shi)時數據和設備運行狀(zhuang)態(tai)。

    ③在同一畫面和同一時(shi)間軸上，采用(yong)不同的(de)(de)顯(xian)示顏色，能同時(shi)顯(xian)示4個模擬量數值的(de)(de)趨勢，并便于(yu)運(yun)行人員的(de)(de)檢索和調用(yong)。

     B 打印

     定(ding)時打印或人工請求制表打印。

     C 報警(jing)

     具有顯(xian)示、打(da)印、聲音超限報警（異常報警）和事故報警信號功能。

     D與電廠DCS連(lian)接。

     3）數據輸出設備技(ji)術參數

    A屏幕顯示

     ① 分辨率(lv)400線(xian)以上(shang)。

     ② 符號種類256。

     ③ 幾何失真(zhen)≦1.5%。

    B抗干擾能(neng)力

     共模電壓≥250V

     共模抑(yi)制比(bi)≥90dB。

     差模電壓≥60V。

     差模控制比≥60dB。

     4）接口：DAS具有(you)滿足正常運行所(suo)需(xu)要(yao)的(de)模擬(ni)(ni)量輸(shu)(shu)入(ru)(ru)(ru)通(tong)(tong)(tong)道(dao)、模擬(ni)(ni)量輸(shu)(shu)出通(tong)(tong)(tong)道(dao)、數(shu)字(zi)(zi)量輸(shu)(shu)入(ru)(ru)(ru)通(tong)(tong)(tong)道(dao)、數(shu)字(zi)(zi)量輸(shu)(shu)出通(tong)(tong)(tong)道(dao)，并能支持(chi)CEMS系(xi)統未來的(de)擴容(rong)，留有(you)一定數(shu)量的(de)備用模擬(ni)(ni)量輸(shu)(shu)入(ru)(ru)(ru)通(tong)(tong)(tong)道(dao)、模擬(ni)(ni)量輸(shu)(shu)出通(tong)(tong)(tong)道(dao)、數(shu)字(zi)(zi)量輸(shu)(shu)入(ru)(ru)(ru)通(tong)(tong)(tong)道(dao)、數(shu)字(zi)(zi)量輸(shu)(shu)出通(tong)(tong)(tong)道(dao)。

     8、所有安裝在(zai)(zai)煙道內采樣系統部件以及與校正氣接觸的探頭由 Hasteloy C-276或具有同(tong)等耐腐(fu)蝕不銹鋼構成，并在(zai)(zai)直(zhi)至除塵器出口最(zui)高煙氣溫度下連續(xu)正常運行。供方提供的采樣頭能在(zai)(zai)這些條件下連續(xu)運行。

     9、提供CEMS系(xi)統(tong)校(xiao)零、滿量程校(xiao)正(zheng)服務，且系(xi)統(tong)的(de)校(xiao)正(zheng)簡單易于操作(zuo)。在系(xi)統(tong)啟動(dong)時需要的(de)各種校(xiao)正(zheng)氣，由(you)投標方提供，如(ru)：校(xiao)正(zheng)氣的(de)量滿足(zu)系(xi)統(tong)啟動(dong)后一年內(nei)正(zheng)常校(xiao)正(zheng)和CEMS系(xi)統(tong)測試(shi)用氣

提供(gong)的(de)所有校正氣(qi)按照國(guo)家環(huan)保局的(de)要求儲存，儲存在(zai)鋼瓶內。所提供(gong)的(de)校正氣(qi)在(zai)國(guo)家環(huan)保局有可追溯性(xing)文件(jian)，并說明其種類、濃度和數量，以及提供(gong)儲氣(qi)筒的(de)材料安全(quan)數據表(biao)等，國(guo)內合格(ge)的(de)標(biao)氣(qi)供(gong)應(ying)商在(zai)北京。當現場(chang)標(biao)定(ding)時(shi)分析儀表(biao)應(ying)具有輸出(chu)鎖定(ding)功能，同時(shi)送出(chu)一(yi)開關量信號，標(biao)定(ding)結束時(shi)復歸。

    10、反(fan)吹空氣系(xi)統(tong)(tong)(tong)：CEMS系(xi)統(tong)(tong)(tong)應(ying)(ying)提(ti)供(gong)自動反(fan)吹空氣系(xi)統(tong)(tong)(tong)，以防堵(du)塞測量儀(yi)、煙氣分析(xi)(xi)儀(yi)器(qi)及部件。當反(fan)吹開始時(shi)(shi)分析(xi)(xi)儀(yi)表應(ying)(ying)具有輸(shu)出鎖定功(gong)能(neng)，同時(shi)(shi)送出開關量信(xin)號，反(fan)吹結束時(shi)(shi)該信(xin)號復(fu)歸。當反(fan)吹空氣系(xi)統(tong)(tong)(tong)失效時(shi)(shi)，除應(ying)(ying)有報警信(xin)號輸(shu)出外，同時(shi)(shi)要求系(xi)統(tong)(tong)(tong)能(neng)在最短時(shi)(shi)間內(nei)解決故障，并使系(xi)統(tong)(tong)(tong)工作正常。投(tou)標方(fang)(fang)提(ti)供(gong)的CEMS系(xi)統(tong)(tong)(tong)應(ying)(ying)具有自動清掃功(gong)能(neng)，定期自動清掃有關測量探(tan)(tan)頭、發射探(tan)(tan)頭、接收探(tan)(tan)頭和管(guan)路內(nei)的積灰(hui)等。反(fan)吹用(yong)設(she)備應(ying)(ying)合理布置(zhi)在機柜內(nei)，每(mei)臺設(she)備下(xia)方(fang)(fang)要求設(she)置(zhi)銘牌框。

11、CEMS的測量(liang)應是實時連(lian)續的，不采用多點切(qie)換測量(liang)。

12、所有輸(shu)出的濃度(du)信(xin)號(hao)應是通過數據處理后換算成(cheng)干(gan)煙氣的標態下信(xin)號(hao)。

    13、CEMS系統(tong)煙氣取(qu)樣(yang)(yang)(yang)方(fang)式采取(qu)直接取(qu)樣(yang)(yang)(yang)法，伴熱(re)方(fang)式為電(dian)伴熱(re)，采樣(yang)(yang)(yang)管(guan)(guan)線內有(you)電(dian)伴熱(re)帶，將樣(yang)(yang)(yang)氣溫度(du)控制在140-160℃，由電(dian)阻測量溫度(du)，當(dang)溫度(du)超(chao)過(guo)報(bao)(bao)(bao)警(jing)值(zhi)時(shi)PLC自(zi)動(dong)控制報(bao)(bao)(bao)警(jing)。采樣(yang)(yang)(yang)器（采樣(yang)(yang)(yang)探頭和管(guan)(guan)線）低溫報(bao)(bao)(bao)警(jing)值(zhi)是120℃，采樣(yang)(yang)(yang)探頭高(gao)溫報(bao)(bao)(bao)警(jing)值(zhi)是180℃；采樣(yang)(yang)(yang)管(guan)(guan)線高(gao)溫報(bao)(bao)(bao)警(jing)值(zhi)是160℃。

驗收時提(ti)供CEMS系(xi)(xi)統(tong)流(liu)程圖(tu)(tu)、系(xi)(xi)統(tong)結構圖(tu)(tu)、電氣(qi)圖(tu)(tu)、電器接線圖(tu)(tu)、氣(qi)源(yuan)管路圖(tu)(tu)、氣(qi)源(yuan)流(liu)程圖(tu)(tu)、設備安裝開(kai)孔圖(tu)(tu)，最終(zhong)的(de)源(yuan)程序等所有相(xiang)關技術資料，以便(bian)日(ri)后維護及(ji)擴展。提(ti)供組成(cheng)CEMS系(xi)(xi)統(tong)各種(zhong)分析(xi)儀表的(de)樣本說明(ming)書。詳(xiang)細說明(ming)組成(cheng)CEMS系(xi)(xi)統(tong)的(de)各種(zhong)分析(xi)儀表的(de)測(ce)量原(yuan)理(li)和分析(xi)方法以及(ji)其(qi)測(ce)量原(yuan)理(li)的(de)優缺點(dian)。

    14、SO2/NOX/O2連續監測采用一體化設計，過程工藝(yi)包括(kuo)以下幾個環節：

直接抽取式電加熱(re)采樣探頭

伴熱式采樣管(guan)(guan)線以(yi)及反吹管(guan)(guan)線

樣氣預(yu)處(chu)理系統

樣氣(qi)控(kong)制系統

反吹氣(qi)(qi)源和校(xiao)準(zhun)氣(qi)(qi)源（含校(xiao)準(zhun)氣(qi)(qi)路）

SUV-100型 多組份(fen)煙氣(qi)分(fen)析儀，含：

——SO2分析儀

——NOX分析(xi)儀

——電化(hua)學法(fa)O2分析儀(yi)

3.4  煙氣在線監測設備(bei)

3.4.1  SUV-100分析儀器技術參數：

    本工程CEMS配(pei)置(zhi)(zhi)：包括采(cai)樣系統(tong)、反吹系統(tong)、SUV-100分析儀器、校正系統(tong)、信(xin)號(hao)輸出(chu)系統(tong)和測量(liang)煙氣(qi)成分所(suo)需(xu)的輔助儀表。配(pei)置(zhi)(zhi)的儀器和設備及伴熱(re)管(guan)線等采(cai)用(yong)(yong)國(guo)產優質(zhi)產品(pin)。盤柜(ju)、管(guan)路、氣(qi)管(guan)可采(cai)用(yong)(yong)國(guo)產；但如某些元(yuan)件或材料采(cai)用(yong)(yong)國(guo)產優質(zhi)產品(pin)時，投標方有特別說明，所(suo)有外購配(pei)套(tao)件，必須選用(yong)(yong)優質(zhi)、名牌(pai)、節能、先進產品(pin)，并有生產許可證(zheng)及生產檢驗合格證(zheng)。

3.4.2  電源要求

    要求投標方采用一套CEMS系統用以監測兩臺爐污染物的排放情況，投標方負責為CEMS主機柜提供1路220VAC電源，投標方為系統提供UPS電源（至少工作3小時以上）、電(dian)(dian)源穩壓器(qi)以保(bao)證(zheng)CEMS系(xi)統供電(dian)(dian)的穩定和高質量。即使由(you)于廠內馬達啟動(dong)或相關現(xian)象的原因，使得供電(dian)(dian)可能有偶爾的、短期的斷電(dian)(dian)或電(dian)(dian)壓下(xia)降到正(zheng)常的90%時，投標方(fang)也必需保(bao)證(zheng)CEMS分析系(xi)統能運(yun)行正(zheng)常，沒有損壞(huai)或質量下(xia)降。

⑴ 額定(ding)電壓(ya)：220VAC

⑵ 允(yun)許偏(pian)差：-10%～+10%

⑶ 諧波(bo)含量(liang)〈5%

⑷ 額定頻率：50Hz

⑸接(jie)(jie)地(di)(di)(di)：系統各設(she)(she)備(bei)(bei)的(de)接(jie)(jie)地(di)(di)(di)，應(ying)(ying)按設(she)(she)備(bei)(bei)安(an)(an)(an)裝(zhuang)說明書(shu)進行。所(suo)有(you)設(she)(she)備(bei)(bei)均(jun)應(ying)(ying)有(you)安(an)(an)(an)全(quan)接(jie)(jie)地(di)(di)(di)措施。當(dang)某個(ge)設(she)(she)備(bei)(bei)安(an)(an)(an)全(quan)接(jie)(jie)地(di)(di)(di)不可能(neng)時，設(she)(she)備(bei)(bei)要(yao)求雙重絕緣，以防(fang)止電(dian)擊傷(shang)害。所(suo)有(you)信號均(jun)應(ying)(ying)設(she)(she)有(you)信號接(jie)(jie)地(di)(di)(di)，信號接(jie)(jie)地(di)(di)(di)統一(yi)接(jie)(jie)至(zhi)專用接(jie)(jie)地(di)(di)(di)端子排(pai)，然后接(jie)(jie)入接(jie)(jie)地(di)(di)(di)極(ji)。

⑹ 電氣保護(hu)：CEMS系(xi)統(tong)應具備(bei)電壓、電流、斷(duan)電等(deng)保護(hu)措施。

⑺ 防雷保護：CEMS系統有可靠的(de)防雷措(cuo)施。

3.4.3  SUV-100型氣態(tai)污(wu)染物分(fen)析(xi)儀(yi)器

(1)凈煙(yan)氣測量范圍(wei)：SO2 /NOX 0～600mg/m3； O2  0～25％VOL;

(2) 檢出下(xia)限：濃(nong)度校(xiao)準后10mg/m3。

(3) 零(ling)點(dian)漂移：24h零(ling)點(dian)漂移不超過滿量程的±2.5%

零氣要求：零氣中SO2均不(bu)能(neng)超過(guo)0.1ppm，為(wei)0.3mg/m3。

(4) 量(liang)程漂移：24h量(liang)程漂移不超過滿量(liang)程的±2.5%

(5) 響(xiang)應時間： ≦ 200S

(6) 全幅漂移(yi)：≦±2.5%滿量程/24h；≦±5%滿量程/周。

標準(zhun)(zhun)氣體：有效期在1年以上(shang)，不確定度不超過±2%的(de)國家標準(zhun)(zhun)氣體。

高濃度(du)標(biao)準氣體：80%～100%滿量程值。

(7) 響應(ying)時(shi)間：SO2＜3min。

(8) 線性度：≦±1.5%。

(9) 信號輸出：4～20mA最大750歐。

為了保證(zheng)儀器的分析(xi)精度，系統(tong)(tong)(tong)有(you)自動標定(ding)(ding)系統(tong)(tong)(tong)，能(neng)夠手動/自動/遙控(kong)進行標定(ding)(ding)，標定(ding)(ding)過程(cheng)(cheng)包括零點標定(ding)(ding)和量程(cheng)(cheng)標定(ding)(ding)兩部分，校(xiao)準循環時間為6小時/次。標定(ding)(ding)系統(tong)(tong)(tong)滿足下列(lie)要求：

      ⑴ 完(wan)成CEMS系統(tong)的校(xiao)零、滿量(liang)程校(xiao)正。

⑵ 系統校正(zheng)簡單，易于操(cao)作。

⑶ 在系(xi)統啟動時需要各種校正氣，滿足下列要求(qiu)的校正氣：

①. 校(xiao)正(zheng)氣的量(liang)能滿(man)足啟動后一年內(nei)正(zheng)常校(xiao)正(zheng)和CEM系統(tong)測試用氣。

②. 提(ti)供的(de)所有校正氣按(an)照國(guo)家環保(bao)局要求儲(chu)存，一(yi)般儲(chu)存在鋼(gang)瓶內。

③. 提(ti)供(gong)校(xiao)(xiao)正氣的國家環保局的可追溯性(xing)文件，并說明(ming)其種類、濃度(du)和數量，以及(ji)提(ti)供(gong)儲氣筒的材料(liao)安(an)全數據表，它介紹儲氣筒和業(ye)主將來購置和儲存校(xiao)(xiao)正氣的說明(ming)，或由投標(biao)方(fang)提(ti)供(gong)國內合格(ge)的標(biao)氣供(gong)應商的有關材料(liao)。

（10）伴(ban)熱(re)(re)帶要求：投標方配供的電伴(ban)熱(re)(re)裝置(zhi)額定(ding)電壓為220VA,應具有自動加熱(re)(re)功能，能夠根據環境溫度的高低控制加熱(re)(re)量的大小，保證管線(xian)內樣氣溫度始終(zhong)在露點(dian)以(yi)上(shang)，正常(chang)運行條件下，伴(ban)熱(re)(re)管線(xian)使用(yong)壽(shou)命最少(shao)3年。

3.4.4  煙氣連續排放(fang)參數

⑴ 氧量(liang)

① 測量(liang)范圍：0～25%VOL。

② 精密度：≦±1.5%。

③ 響(xiang)應時(shi)間：≦30S。

④ 校準：儀(yi)器應具有自動校準功能，每24小時(shi)至少校準一次。

A．零點漂(piao)移(yi)≦±1%/24h。

B．全幅漂移≦±2%/24h。

⑵ 溫度測量：

① 測量(liang)范圍：0～250℃。

② 指示誤差：±3℃。

⑶ 壓力測量：

① 大氣壓力

A 測量范圍(wei)：0～120kpa。

B 精密(mi)度(du)：≦±2%。

② 煙氣(qi)靜壓：

A．測量范圍：-0.5～5kpa。

B 精密度：≦±3%。

⑷ 流量測量：

① 測量(liang)范圍：0～2500KNm3/h。

② 精密度：≦±2%。

③ 分(fen)辨率：0.1m/s。

④ 響應時(shi)間：1min。

（5） 濕度(du)測量：

煙氣(qi)濕度量程：0~100%。

3.4.5  煙塵

①煙塵測量(liang)范圍：0～600mg/Nm3。

② 零點漂(piao)移：(24h)≦±2%滿量(liang)程(cheng)。

③.跨度(du)漂移(yi)：(24h)≦±2%滿量程。

④.響應時(shi)間：≦10 S。

⑤.線性度：≦±1%。

3.4.6  系統控制和數據(ju)采集處理子系統

⑴ 系(xi)統基本要求

投標方應(ying)負責：

系(xi)統(tong)(tong)符合(he)(he)國家(jia)及當地環保局的(de)要求(qiu)。系(xi)統(tong)(tong)能(neng)(neng)進行數(shu)據運算、統(tong)(tong)計(ji)、存(cun)貯、事件分類(lei)處理(li)（事件分辨率〈20ms〉，數(shu)據合(he)(he)理(li)性(xing)檢查。同時還(huan)需(xu)要考慮其可(ke)靠性(xing)、可(ke)擴(kuo)展性(xing)。系(xi)統(tong)(tong)和各單元的(de)邏輯(ji)設計(ji)采用校(xiao)驗技術，并留有適當邏輯(ji)余量(liang)。硬件系(xi)統(tong)(tong)有自檢功(gong)能(neng)(neng)。配(pei)置(zhi)的(de)設備，其性(xing)能(neng)(neng)和結構尺寸符合(he)(he)相應產品的(de)國家(jia)標準。配(pei)置(zhi)的(de)軟(ruan)件與(yu)系(xi)統(tong)(tong)的(de)硬件資(zi)源相適應，除系(xi)統(tong)(tong)軟(ruan)件，應用軟(ruan)件外，還(huan)需(xu)配(pei)置(zhi)在線故障診斷等。軟(ruan)件的(de)統(tong)(tong)計(ji)遵循模塊化/軟(ruan)件技術規(gui)范，點陣。字型等都符合(he)(he)相應的(de)國家(jia)標準，系(xi)統(tong)(tong)具有多機(ji)安全認(ren)證(zheng)功(gong)能(neng)(neng)（設置(zhi)密碼進入）。

⑵ 數據的存(cun)儲與檢索(內存(cun)不低(di)于(yu)2G，硬盤容量不低(di)于(yu)320G)

硬件能(neng)存貯不低于5年以上(shang)的(de)檢測小時平均(jun)值、監測系統相關工況參數數據，并能(neng)檢索、打印或在屏(ping)幕(mu)上(shang)顯示出來。

⑶ 數據輸出設備功能

①屏幕瀏(liu)覽(lan)顯示(shi)(shi)(21” DELL液(ye)晶顯示(shi)(shi)器)

A   能(neng)在(zai)高溫、高塵的(de)環境(jing)下正常工作。

B   顯示要(yao)求

屏幕顯示具有漢字系統(tong)功能，并能顯示圖(tu)形、表格(ge)、趨勢(shi)圖(tu)、條形圖(tu)形或棒狀圖(tu)。

C   畫面(mian)能顯示過程變量的(de)實時數據和設備運行(xing)狀態(tai)。

D   在同一畫(hua)面(mian)和(he)同一時(shi)間軸上(shang)，采用不同的(de)(de)顯示(shi)顏色，能(neng)同時(shi)顯示(shi)4個模(mo)擬(ni)量數值的(de)(de)趨勢(shi)，并便于運行人(ren)員的(de)(de)檢索和(he)調用。

② 打印（HP  A4激光打印機）

定時(shi)或人工(gong)請(qing)求制表、打印(yin)。

③ 報警

具有(you)顯示、打印(yin)、聲音超(chao)限報(bao)警（異常報(bao)警）和事故報(bao)警功能。

   ;④ 與采暖鍋爐DCS系統連接(jie)，方便運(yun)行人員監視在線系統運(yun)行情況。

     ⑷ 數據輸出(chu)設備技術參(can)數

            ① 屏幕顯(xian)示

  ;          A 分辨率(lv)400線(xian)以上。

            B 符號種類256。

            C 幾何失真≦1.5%。

      ② 通(tong)訊接口(kou)：應具有(you)與(yu)環保(bao)局的(de)數據通(tong)訊接口(kou)。CEMS側的(de)接口(kou)設備由(you)投標方(fang)提(ti)供。

    ③ 抗干(gan)擾(rao)能力(li)

        A   共模(mo)電壓(ya)≥250V

        B   共模抑制比≥90dB。

        C   差模電(dian)壓≥60V。

        D   差模控(kong)制比(bi)≥60dB。

3.4.7 系(xi)統(tong)接口

CEMS測得(de)的煙(yan)氣(qi)數據及報警控(kong)制信(xin)(xin)(xin)號(hao)(hao)均應(ying)用硬接(jie)(jie)線(xian)方式接(jie)(jie)至CEMS機柜(ju)專(zhuan)用端(duan)子(zi)排，模擬量(liang)(liang)信(xin)(xin)(xin)號(hao)(hao)為(wei)4～20mA信(xin)(xin)(xin)號(hao)(hao)，開關量(liang)(liang)信(xin)(xin)(xin)號(hao)(hao)為(wei)無源干接(jie)(jie)點，接(jie)(jie)點容量(liang)(liang)為(wei)220VAC 3A，接(jie)(jie)線(xian)分界點在(zai)CEMS控(kong)制柜(ju)端(duan)子(zi)排子(zi)上。內部(bu)配(pei)線(xian)必須分清楚內部(bu)和外部(bu)專(zhuan)用端(duan)子(zi)排，不得(de)混列(lie)布置(zhi)端(duan)子(zi)排。

3.4.8 系(xi)統保護(hu)和(he)報警

系統(tong)除(chu)基本的(de)功能(neng)保(bao)護和(he)報(bao)警外，為(wei)保(bao)證煙氣在線監測系統(tong)的(de)可(ke)靠運行(xing)，還(huan)具有下(xia)列保(bao)護和(he)報(bao)警功能(neng)：

?采樣流(liu)量偏低報警。

?分析儀器故障報(bao)警。

?采(cai)樣(yang)氣中含有水分報警(jing)。

?煙氣(qi)濁度(du)計(ji)光路系統故障報警。

?采樣(yang)探頭和(he)伴熱管線故障(zhang)報(bao)警。

?采樣器(qi)和加熱(re)采樣線加熱(re)失效報警(jing)輸出(chu)；加熱(re)溫度(du)過低時，為防止氣體(ti)冷(leng)凝，采樣泵自動關閉。并有開關信號輸出(chu)至(zhi)DCS系統。

?監測采(cai)(cai)樣冷凝器的(de)溫(wen)(wen)度(du)，當環境溫(wen)(wen)度(du)過低時，為防(fang)止氣體(ti)冷凝，采(cai)(cai)樣泵自動關(guan)閉(bi)。并向DCS系統送出報警信號。

?當濕度傳(chuan)感器(qi)檢測出冷凝水后，采(cai)樣(yang)泵自動關(guan)閉(bi)。并向DCS系統送出報(bao)警(jing)信號。

?在采(cai)樣探頭進行反吹(chui)掃時，采(cai)樣泵自動關閉(bi)，兩位(wei)三通電磁閥自動切換至氣路(lu)阻(zu)斷(duan)位(wei)置。

?當采樣(yang)氣流量低時(shi)，觸發(fa)低流量報警。并向DCS系統送出報警信號。

3.4.9 報(bao)告系(xi)統

報(bao)告(gao)(gao)系統將(jiang)自動產(chan)生報(bao)告(gao)(gao)，并要求符合(he)《火電廠煙氣排(pai)放連續(xu)監測技術規范》中附錄D的格(ge)式(shi)。同時將(jiang)說明為保證DAS的連續(xu)運行而采取的偏差調(diao)整(zheng)措施的匯總情況。

3.4.10 壓縮空(kong)氣系統(tong)

CEMS系統的儀用空(kong)氣(qi)和吹掃空(kong)氣(qi)，氣(qi)源由招標方現(xian)場氣(qi)源提供。

3.4.11 CEMS間及電源

    CEMS間由投(tou)標方(fang)提(ti)供(gong)，CEMS間的建設要滿足相關文(wen)件要求。招標方(fang)只提(ti)供(gong)一路總電(dian)源(yuan)(yuan)，設備(bei)所需(xu)的電(dian)源(yuan)(yuan)及其他(ta)電(dian)源(yuan)(yuan)由投(tou)標方(fang)自己(ji)設計(ji)，投(tou)標方(fang)需(xu)為儀表及設備(bei)配置所需(xu)的UPS電(dian)源(yuan)(yuan)。

投(tou)(tou)標方應提(ti)出(chu)CEMS系統用電負荷。投(tou)(tou)標方需要為CEMS間配備一臺3P柜式海爾空調。

3.4.12 控(kong)制柜

（1）盤柜(ju)應按下列(lie)條(tiao)件提供：

    室內安裝(zhuang)應(ying)符合NEMA12型(xing),安裝(zhuang)于(yu)現(xian)場應(ying)符合NEMA4或相應(ying)標準(zhun)。

（2）所供的盤柜(ju)，在帶(dai)有元器件重負載(zai)情況(kuang)下(xia)，滿(man)足30年計劃壽命期內不須(xu)維修或(huo)少量維修。

（3）制(zhi)造廠在制(zhi)造盤柜(ju)時，每個柜(ju)中電(dian)氣元器件或設(she)備的規(gui)格形式(shi)(shi)應按(an)照設(she)計圖(tu)紙配置。投標方(fang)如(ru)對賣方(fang)提供的正式(shi)(shi)設(she)計圖(tu)紙有(you)疑問，應與招標方(fang)確認(ren)后方(fang)可(ke)修(xiu)改。設(she)計方(fang)在簽訂技術協(xie)議后一周內向投標方(fang)提供技術圖(tu)紙。

（4）盤(pan)、柜門應(ying)(ying)有導向式門封墊條。室(shi)內(nei)盤(pan)、柜內(nei)的(de)端(duan)子(zi)排(pai)應(ying)(ying)布置(zhi)(zhi)在(zai)易于安(an)裝接(jie)線(xian)的(de)地方(fang)，并且與(yu)柜底(di)的(de)距(ju)離不少于300mm。機柜的(de)內(nei)部接(jie)線(xian)用導線(xian)應(ying)(ying)根據所(suo)需容量配(pei)置(zhi)(zhi)和選型線(xian)型。

（5）結構特點:

所(suo)有的(de)盤、柜為金屬封(feng)閉(bi)型(xing)全焊(han)接結構(gou)，并由特殊選(xuan)擇的(de)精加(jia)工的(de)光滑的(de)鋼板構(gou)成。

盤、柜(ju)采(cai)用(yong)厚度(du)為3.0mm的冷(leng)軋(ya)鋼板。

所有(you)(you)盤、柜的外表面應沒有(you)(you)焊(han)接(jie)、鉚釘(ding)或外側(ce)出現的螺栓頭，整個外表面應端正光滑。

所有盤、柜(ju)的(de)門樞(shu)是(shi)隱式(shi)的(de)，并可(ke)(ke)拆(chai)(chai)除銷(xiao)子(zi)，完全(quan)密封(feng)，門至少可(ke)(ke)開(kai)到110度。門全(quan)開(kai)或拆(chai)(chai)除時(shi)，應有足夠(gou)的(de)剛性而不會(hui)變(bian)形(xing)下(xia)垂。

當盤(pan)、柜寬度超過920mm時應提供雙扇(shan)門(men)(men)，門(men)(men)的開口處不(bu)應有(you)(you)框架結構，門(men)(men)的插(cha)銷有(you)(you)三(san)點并有(you)(you)關(guan)門(men)(men)把手(T或L)。

所有的盤、柜門在其外面(mian)應有適合于裝(zhuang)鎖(suo)的把手，并有使門保持(chi)開位(wei)置(zhi)的裝(zhuang)置(zhi)。

所(suo)有(you)的盤(pan)、柜均采用底(di)部進線。(除非(fei)有(you)特殊(shu)說明)

控(kong)制盤、柜內應保留一定數目（15%）的端子(zi)空位，以(yi)便其它(ta)設備(bei)輸(shu)入、輸(shu)出信號接(jie)上時備(bei)用。

非(fei)金屬器件如(ru)端子(zi)排、導線、電纜絕緣、導線支架、電纜連接件、油(you)漆或(huo)其它外套(tao)以及類似物質要用非(fei)燃燒或(huo)阻燃和自熄火材(cai)料制成，不能使用助燃性材(cai)料或(huo)引起火焰蔓(man)延(yan)的(de)材(cai)料。

設(she)計時(shi)應考慮足(zu)夠的空氣(qi)流(liu)通(tong)，以保(bao)證元件散熱(re)及(ji)盤內溫度不超過設(she)計允許的溫度極限值，在柜(ju)頂部配備散熱(re)風扇(shan)。

所有(you)盤、柜均(jun)應(ying)考慮220VAC照(zhao)(zhao)明(ming)(ming)和標準插座，門內側有(you)照(zhao)(zhao)明(ming)(ming)的電(dian)源開關(guan)。

a、盤、柜應有足(zu)夠的(de)強度，以(yi)防止振動和(he)搖晃。對于正常運(yun)輸和(he)安裝時的(de)壓力作(zuo)用不應損壞(huai)。

b、盤、柜開(kai)口處應提供密封圈(quan)，以(yi)免在運輸和安裝期間有灰塵、水、及其它物質進入。

c、油漆

 (1) 所(suo)有鋼(gang)件要首先(xian)進行磷酸鹽防銹處理，然后整(zheng)個(ge)鋼(gang)表面要覆(fu)蓋(gai)一層防銹油漆(干膜厚度1.0至2.0密(mi)耳)

 (2) ;盤(pan)、柜要有烤漆外(wai)殼(ke)，顏色由買方確認。并且要求顏色內外(wai)一致。

（3）設備標志

   安裝在盤、柜(ju)最頂端(duan)位置應設標志銘牌(pai)，銘牌(pai)用專(zhuan)用銘牌(pai)材料(liao)制(zhi)作(zuo)，厚度為2mm，規格按照盤柜(ju)尺(chi)寸自制(zhi)，藍底白字，銘牌(pai)標記為“采暖(nuan)鍋爐(lu)CEMS監測(ce)系統”。

3.4.13 平臺(tai)扶梯

    所有(you)檢(jian)(jian)修(xiu)平(ping)(ping)(ping)臺(tai)設(she)欄桿和護沿，符合(he)電業安規的(de)有(you)關(guan)規定。平(ping)(ping)(ping)臺(tai)荷(he)載為(wei)(wei)(wei)(wei)4KN/m2，扶(fu)(fu)(fu)梯荷(he)載為(wei)(wei)(wei)(wei)2KN/m2。平(ping)(ping)(ping)臺(tai)扶(fu)(fu)(fu)梯的(de)布(bu)置(zhi)方便(bian)檢(jian)(jian)修(xiu)人員的(de)巡回檢(jian)(jian)查和檢(jian)(jian)修(xiu)。一般平(ping)(ping)(ping)臺(tai)采(cai)(cai)用(yong)鍍鋅柵格。平(ping)(ping)(ping)臺(tai)主通(tong)(tong)道寬度(du)為(wei)(wei)(wei)(wei)1m，兩層(ceng)平(ping)(ping)(ping)臺(tai)之間(jian)的(de)主要通(tong)(tong)道凈高(gao)度(du)不小(xiao)于2m。主扶(fu)(fu)(fu)梯凈寬800mm，同地面夾角不大于45°，踏步(bu)采(cai)(cai)用(yong)防滑格柵板，平(ping)(ping)(ping)臺(tai)、走道和扶(fu)(fu)(fu)梯鍍鋅。平(ping)(ping)(ping)臺(tai)扶(fu)(fu)(fu)梯的(de)扶(fu)(fu)(fu)手和立柱采(cai)(cai)用(yong)外徑不小(xiao)于33.5mm鋼(gang)管制造，所有(you)平(ping)(ping)(ping)臺(tai)通(tong)(tong)道欄桿高(gao)度(du)從平(ping)(ping)(ping)臺(tai)通(tong)(tong)道頂(ding)面算(suan)為(wei)(wei)(wei)(wei)1.2m，所有(you)平(ping)(ping)(ping)臺(tai)通(tong)(tong)道加裝高(gao)度(du)為(wei)(wei)(wei)(wei)100mm的(de)擋(dang)(dang)板，擋(dang)(dang)板采(cai)(cai)用(yong)3mm厚鋼(gang)板，擋(dang)(dang)板下邊與(yu)平(ping)(ping)(ping)臺(tai)頂(ding)面留有(you)10mm的(de)間(jian)隙，平(ping)(ping)(ping)臺(tai)頂(ding)面至擋(dang)(dang)板頂(ding)面高(gao)度(du)為(wei)(wei)(wei)(wei)110mm。由零米至第一層(ceng)平(ping)(ping)(ping)臺(tai)的(de)扶(fu)(fu)(fu)梯由雙方協商布(bu)置(zhi)，投(tou)標方設(she)計供貨。

3.4.14 儀表及(ji)控制(zhi)要(yao)求(qiu)

    投標提(ti)供的就地儀(yi)表應(ying)(ying)充分考慮本工程的地域(yu)環(huan)境(jing)條件(jian)，工作溫(wen)度應(ying)(ying)達(da)到-20℃～300℃，應(ying)(ying)有較好的防護等(deng)級和較強的抗震性。

    用(yong)(yong)于遠傳(chuan)的儀表、變送器（兩線制）采用(yong)(yong)4～20mADC標準信號，精度不低于0.5％。壓力(li)、差(cha)壓變送器選(xuan)用(yong)(yong)壓力(li)、差(cha)壓變送器選(xuan)用(yong)(yong)帶有液晶顯示(shi)的羅斯蒙特(te)3051CD.

    投標方應預留有滿足性能(neng)實驗的(de)測孔，并配備檢測元件(jian), 并帶(dai)堵(du)頭(tou)。

    所(suo)有熱電(dian)偶（K分度）、熱電(dian)阻(zu)(Pt100鉑電(dian)阻(zu))采(cai)用(yong)雙支，熱電(dian)阻(zu)采(cai)用(yong)三線制。熱電(dian)偶按A級(ji)標(biao)(biao)準(zhun)配置(zhi)，熱電(dian)阻(zu)按I級(ji)標(biao)(biao)準(zhun)配置(zhi)。投(tou)標(biao)(biao)方提供的所(suo)有熱電(dian)阻(zu)應選用(yong)耐磨(mo)型(xing)，使用(yong)壽命必須(xu)大于一年。選用(yong)國產優質產品，溫度套管采(cai)用(yong)耐磨(mo)插座，插入深度符合國家規范要求。

煙塵(chen)濃度測量系統（要(yao)求通過環保驗收）必須(xu)采取(qu)抽取(qu)式方法(fa)(fa)進行采樣，檢測方法(fa)(fa)可采用光散射、β射線法(fa)(fa)、震蕩(dang)天平等(deng)方法(fa)(fa)，同時相應(ying)的設(she)備應(ying)具(ju)有使用標準(zhun)物質(zhi)（有證）進行量值傳(chuan)遞的功能，可以(yi)進行自校準(zhun)、第三方校驗等(deng)功能，該產品(pin)必須(xu)有三家以(yi)上應(ying)用業績。其輸出信(xin)號送入CEMS系統。

采樣加熱管線(xian)選用(yong)國產優質產品(pin)，壽命不(bu)小于3年。

數據(ju)采(cai)集系統PLC系統選用進口SIMENS產品處(chu)理模塊(kuai)。投(tou)標方提供(gong)產品必須實現3.4.7 關于I/O模塊(kuai)通道的要求。

3.4.15數采儀要(yao)求(qiu)（要(yao)求(qiu)通過環(huan)保驗收）

    1、數采儀要符合(he)環保相(xiang)關要求(qiu)；

    2、數采儀(yi)具備以(yi)下功能(neng)：（1）TCP協議輸出（2）數字信號傳輸（3）數據至(zhi)少存儲1年（4）系統隨時可以(yi)查歷史(shi)曲線。

    3、 其他參數：三(san)防設計防水，防塵，防破壞,電(dian)磁兼(jian)容滿足(zu)IEC三(san)級(ji)標(biao)準。

    4、投標(biao)方負責按環(huan)保(bao)要求,完成(cheng)與環(huan)保(bao)監(jian)控中心的聯網(wang)；由投標(biao)方負責數采儀設備的正常(chang)運行和聯網(wang)正常(chang)。

    5、投標方負(fu)責設(she)備的設(she)計、安裝、調試(shi)、環保(bao)驗(yan)收，移(yi)交甲(jia)方。
