一(yi)、概述(shu)

　　根據《中國藥典》2020 年版二部（醫用氧技術指標：氧<99.5% 、一氧化碳<5ppm、二氧化碳 <300ppm、 水分<67ppm）標準規定，山東新澤儀器有限公司設計的TK-5000型醫用氧檢測分析系統，能夠滿足GMP的標準認證，適用于各地食品藥品監管部門對醫用氧監督檢查的檢測。

　　本(ben)系統(tong)中的分(fen)(fen)析(xi)儀(yi)表選型、配置及(ji)實(shi)現方案，保(bao)證嚴(yan)格遵照醫用(yong)氧的指(zhi)標要求，所(suo)提(ti)供(gong)的分(fen)(fen)析(xi)儀(yi)表完(wan)全滿(man)足儀(yi)表數(shu)據表提(ti)出的技術(shu)規(gui)格，并(bing)保(bao)證儀(yi)器(qi)的完(wan)整性(xing)及(ji)設(she)計合理(li)性(xing)。

二、檢測參數及量程

　　1、一氧(yang)化碳： 0～10ppm （可(ke)調(diao)）

　　2、二氧化碳： 0～300ppm （可(ke)調）

　　3、氧：  80～100% （可調）

　　4、水分：0～100ppm（可(ke)調）

三、系統原理

　　3.1  S2000紅外線氣(qi)體分析儀

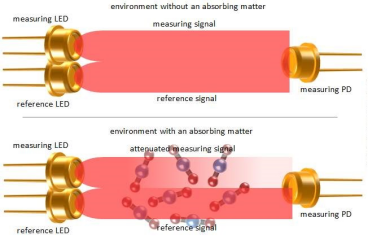

　　基本原理：S2000 型紅(hong)外(wai)線(xian)(xian)氣(qi)體(ti)分(fen)析(xi)儀(yi)屬(shu)于不分(fen)光(guang)式(shi)紅(hong)外(wai)線(xian)(xian)分(fen)析(xi)儀(yi)。其工作原理(li)是基(ji)于某些氣(qi)體(ti)對紅(hong)外(wai)線(xian)(xian)的選擇(ze)性吸收，采用最先進的紅(hong)外(wai)波長(chang)濾波技(ji)術（GFC），可檢測(ce)(ce)超(chao)低(di)量程氣(qi)體(ti)濃度。選用GFC/NDIR檢測(ce)(ce)技(ji)術，可有效(xiao)解決交叉干擾問題(ti)，長(chang)期(qi)穩(wen)定，精確測(ce)(ce)量。與(yu)同類產(chan)品相(xiang)比，該(gai)產(chan)品的最大特點是高(gao)穩(wen)定性（儀(yi)器長(chang)期(qi)工作穩(wen)定，零點漂移小(xiao)）、高(gao)可靠性和高(gao)選擇(ze)性。

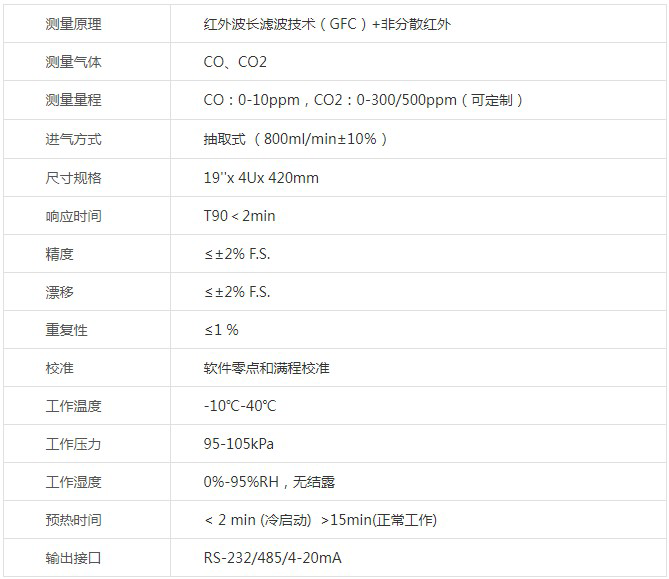

　　3.2  技術(shu)參(can)數：

　　3.3  磁力(li)機械(xie)式氧分析(xi)儀

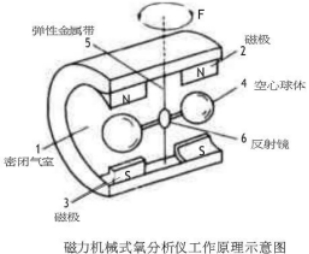

　　基(ji)本原理：其(qi)工(gong)作(zuo)原理是基(ji)于(yu)氧(yang)(yang)(yang)的(de)(de)順磁(ci)(ci)性(xing)，一個小(xiao)(xiao)的(de)(de)逆磁(ci)(ci)性(xing)的(de)(de)啞(ya)(ya)鈴(ling)懸(xuan)掛在非均勻磁(ci)(ci)場中(zhong)，當(dang)被(bei)測(ce)氣體中(zhong)有氧(yang)(yang)(yang)氣存在時，氧(yang)(yang)(yang)分(fen)子(zi)受磁(ci)(ci)場吸引導致啞(ya)(ya)鈴(ling)旋(xuan)轉(zhuan)、補(bu)償力矩(ju)的(de)(de)張(zhang)力要將啞(ya)(ya)鈴(ling)維持在原來的(de)(de)位(wei)(wei)置，張(zhang)力的(de)(de)大(da)小(xiao)(xiao)與樣氣中(zhong)的(de)(de)氧(yang)(yang)(yang)分(fen)壓成(cheng)(cheng)正比。被(bei)測(ce)氣體氧(yang)(yang)(yang)含量不同(tong)，旋(xuan)轉(zhuan)力矩(ju)和復(fu)位(wei)(wei)力矩(ju)的(de)(de)平衡位(wei)(wei)置就(jiu)不同(tong)，也就(jiu)是啞(ya)(ya)鈴(ling)的(de)(de)偏(pian)轉(zhuan)角度就(jiu)不同(tong)，這(zhe)樣，啞(ya)(ya)鈴(ling)偏(pian)轉(zhuan)角度的(de)(de)大(da)小(xiao)(xiao)，就(jiu)反映了(le)被(bei)測(ce)氣體中(zhong)氧(yang)(yang)(yang)含量的(de)(de)多少(shao)。對啞(ya)(ya)鈴(ling)球偏(pian)轉(zhuan)角度的(de)(de)測(ce)量，大(da)多是采用光電系統(tong)來完成(cheng)(cheng)的(de)(de)。

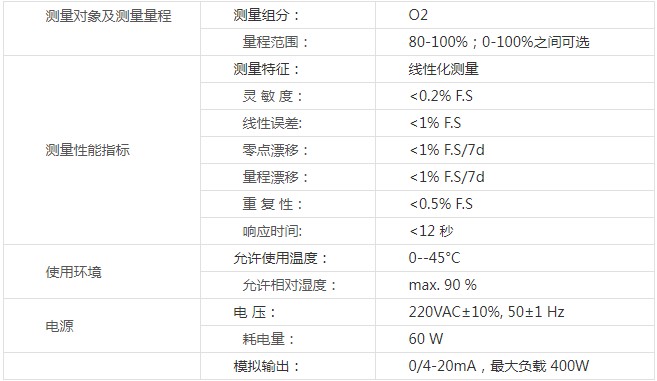

　　3.4  技術參(can)數：

　　3.5  露點(dian)分析(xi)儀(yi)

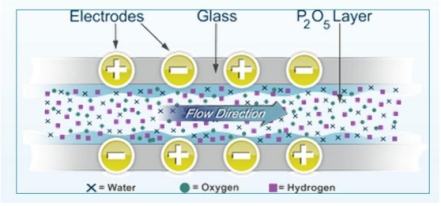

　　基本原理(li)：傳(chuan)感(gan)器采用(yong)五(wu)(wu)氧(yang)化(hua)二(er)磷(lin)電(dian)(dian)解(jie)法原理(li)，此傳(chuan)感(gan)器由一個玻璃材質的(de)(de)圓柱和兩根并行的(de)(de)電(dian)(dian)極(ji)(ji)（通(tong)常(chang)由鉑或(huo)銠金(jin)屬絲制成）組成，并在(zai)兩根電(dian)(dian)極(ji)(ji)之間(jian)涂有很薄的(de)(de)一層磷(lin)酸(suan)膜層。在(zai)兩電(dian)(dian)極(ji)(ji)間(jian)施(shi)加一直流電(dian)(dian)壓(ya)，氣體中(zhong)的(de)(de)水分被作(zuo)為吸(xi)濕劑的(de)(de)五(wu)(wu)氧(yang)化(hua)二(er)磷(lin)膜層連續吸(xi)收，生成磷(lin)酸(suan)，并被電(dian)(dian)解(jie)為氫(qing)和氧(yang)，同時五(wu)(wu)氧(yang)化(hua)二(er)磷(lin)得以再生。通(tong)過連續的(de)(de)電(dian)(dian)解(jie)過程，在(zai)樣氣的(de)(de)水分含量(liang)(liang)與電(dian)(dian)解(jie)后的(de)(de)水分之間(jian)建立平衡，電(dian)(dian)解(jie)電(dian)(dian)流與樣氣中(zhong)水分含量(liang)(liang)成比例(li)。

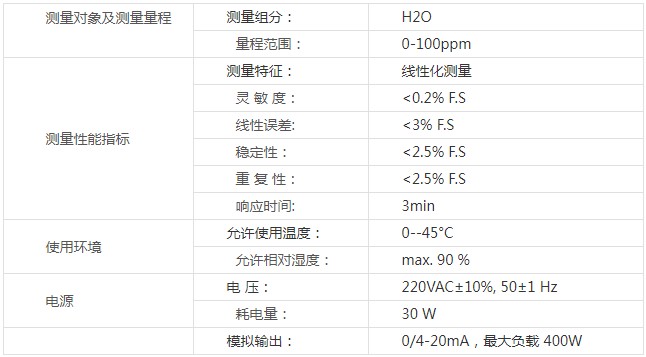

　　3.6  技術參(can)數(shu)：

四、系統優勢

　　1、采用一(yi)體(ti)工控機，可四(si)組分動態同顯：濃度值、動態曲線(xian)等；

　　2、 觸(chu)摸屏操作，方便(bian)便(bian)捷，數(shu)據存(cun)儲量大，可根(gen)據用戶要求，更新數(shu)據打印表格格式；

　　3、樣氣(qi)入口(kou)壓力、減壓后的出口(kou)壓力，也分別(bie)動態顯示在屏幕上；

　　4、儀器(qi)標定(ding)方便快捷，定(ding)期校準(zhun)能(neng)有效提高(gao)儀器(qi)的(de)測量(liang)精度；

　　5、所(suo)有(you)樣氣預處理部件均采用禁油處理，符合高(gao)氧氣體分析成套規范；

　　6、樣氣預(yu)處理管線設計(ji)，有效提(ti)高(gao)儀器的(de)響應時間及儀器的(de)使用安全；

　　7 、系統樣品取(qu)樣采用低壓（～1.6MPa）和高壓（1.6-15MPa）兩種(zhong)壓力范圍內(nei)，進行單級(ji)(ji)減(jian)壓或兩級(ji)(ji)減(jian)壓處理、同時(shi)也配置超壓保(bao)護。
