熱導(dao)式氣體分析儀ZAF型

一(yi)、簡介

    ZAF型分(fen)析(xi)儀(yi)器最適合測量H2、Ar、He氣體濃度(du)的熱導式氣體分(fen)析(xi)儀(yi)

二(er)、特點

·  清晰易見的大形LCD顯示。

·  可與計算機通信。

·  小型的面板安裝結構。

·  零點、滿量程點的自動校正功能(選配件)。

·  可對其它氣體的干涉影響進行補償運算(選配件)。

·  氣體濃度報警輸出(選配件)
可任選上·下限報警、上·上限報警、下·下限報警輸出中的某一項。

·  量程切換(選配件)
通過正面鍵盤操作的切換方式或通過外部接點輸入的切換方式。量程比：測量H2、He 最大為1:10 測量Ar、CH4、CO2 最大為1:5。

·  測量輸出信號的線性化(選配件)

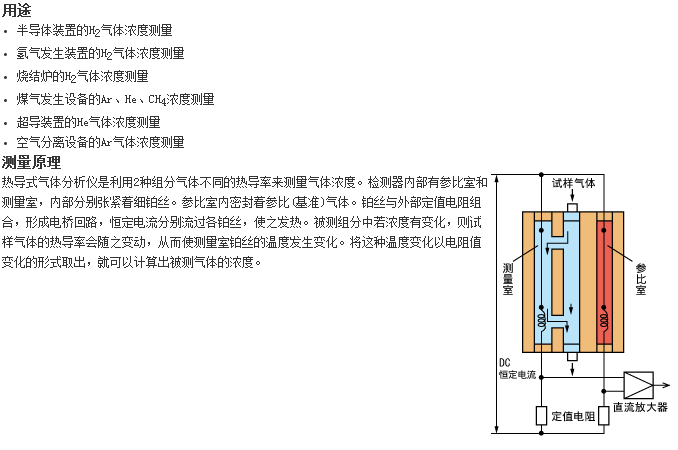

三、用途及原理

四(si)、規格




標(biao)準(zhun)規格	測量方式(shi)	熱傳(chuan)導式
	測量組分	He、Ar、H2、CH4、CO2
	測量范圍	H2：0～3……100％，100～90，100～80％ He：0～5……100％，100～90，100～80％ Ar：0～10……100％，100～90，100～80％ CH4：0～20……100％，100～80％
	輸出信號	DC4～20mA、DC0～1V、DC0～10mV 非隔(ge)離(li)輸出(chu)(其中某(mou)一(yi)點，根據型號(hao)指定)
	容許負載(zai)電阻	不超(chao)過550Ω(DC4～20mA輸出時)
	輸出電阻	100kΩ(DC0～1V、DC0～10mV時)
	顯(xian)示器	帶背光LCD
	測量值顯示(shi)	最多4位或小數點后帶2位
	輸(shu)出信號保持	手動校正(zheng)、自動校正(zheng)時保持校正(zheng)前的輸出(chu)值
	電源電壓、功耗	AC100～240V 50/60Hz、約50VA
	環境溫(wen)度、濕(shi)度	－5～45℃、不超過90%RH(應無結露)
	安裝(zhuang)方法(fa)	面板嵌入型(xing)
	外形(xing)尺寸(H×W×D)	240×192×213mm
	重量	約5kg
	外(wai)殼類型	鋼板制(zhi)外殼、室內型(xing)
	氣體(ti)(ti)出入口、換(huan)氣口	Rc1/4或NPT1/4(根(gen)據指定)
	換氣氣體(ti)的流量	約1L/min(根(gen)據需要進行)
	適用標準	CE標記(預定取(qu)得(de)認證)
性能	重(zhong)復性	±1%FS
	漂移	零點：±2% FS/周 以內(H2分析儀) 滿量程點：±2% FS/周 以內(H2分析儀)
	響(xiang)應(ying)(ying)速度(90%響(xiang)應(ying)(ying))	標準：60秒以內(0.4L/min流量) 高速：10秒以內(1L/min流量) 但僅限H2分析儀(參比氣為N2)
標準測量氣(qi)體(ti)條件	溫(wen)度	0～50℃
	氣體(ti)流量	0.4±0.05 L/min 且應穩(wen)定
	塵埃	不超過1μm的微(wei)粒， 不超過100μg/Nm3
	壓力	不超過10kPa
	氣(qi)霧、腐(fu)蝕性氣(qi)體	無
	水分	不(bu)超過2℃飽(bao)和
選配件規格	線性化	對測量值輸出信號(DC4～20mA)附加線性化 直線度不超過 ±2%FS
	繼電(dian)器接點輸出(chu)	5點的1a輸出 繼電器接點容量：AC220V/2A(阻性負載) 各接點間以及與內部電路之間為繼電器隔離  以下功能最多可(ke)選擇(ze)5項 1. 自動校正用(yong)零點(dian)電磁閥驅動輸出 2. 自動校正用(yong)滿量程電磁閥驅動輸出 3. 自(zi)動校正時吸氣泵(beng)OFF輸出 4. 上限(xian)(1點)濃度報(bao)警輸出(chu) 5. 下(xia)限(xian)(1點(dian))濃度(du)報警輸出 6. 上下限(1點)濃度報警輸出 7. 上限(1點)及(ji)下限(1點)濃度報警輸出(chu) 8. 上(shang)限2段(duan)(各1點)濃度報警輸出 9. 下(xia)限2段(各1點)濃度(du)報警輸出 10.分析儀異常(chang)或自動校正異常(chang)報警輸出 11.校(xiao)正中輸出 12.量程信(xin)息輸出
	接(jie)點輸入	3點無電壓接點輸入 ON：0V、OFF：DC5V、ON時電流5mA 與內部電路為光耦合器隔離、接點輸入之間為非隔離  可輸入以下3點 1.遠程測(ce)量值輸出保持 2.遠程(cheng)量(liang)程(cheng)切換(僅限雙量(liang)程(cheng)分析儀(yi)) 3.遠程(cheng)自(zi)動校正開(kai)始
	干(gan)涉氣體(ti)測量值輸入	H2分析儀干涉用模擬量輸入(DC1～5V) 輸入外部氣體分析儀的CO2或CH4中某一組分。 需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。
	自動校正功能	按照(zhao)事先設(she)定的周(zhou)期自動(dong)進(jin)行零點、滿量程的校正(zheng)。驅動(dong)設(she)置在外部(bu)的電磁(ci)閥，校正(zheng)氣體(ti)即依(yi)次流(liu)動(dong)。
	通信功能	RC232C(9針D-sub輸出) 半雙工比特連續異步周期式  MODBUS協議、通信速度9600bps 通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出



五、其他(ta)氣體干擾

    各測量值(zhi)的(de)指示誤差（Vol%）

干擾組分	H2分析儀	CH4分析儀	Ar分析儀	CO2分析儀
H2      1%	—	+5.8	-6.5	-8.0
CH4     1%	+0.17	—	-1.15	-1.38
SO2     1%	-0.31	-1.8	+2.1	+2.5
Ar      1%	-0.15	-0.87	—	+1.2
CO2     1%	-0.125	-0.725	+0.83	—
O2      1%	+0.019	+0.11	-0.125	-0.15
H2O     1.5oC飽和	—	—	—	-0.56



六、標準測量(liang)氣體條件

·溫度 ：0～50oC

·氣體流量(liang) ：0.4±0.05L/min，且(qie)穩定 1±0.05L/min(快速響應(ying))

·塵(chen)埃 ：0.3μm以(yi)下(xia)的粒(li)度條件下(xia)100μg/Nm3

·壓力(li) ：10kPa以下

·煙霧(wu) ：無

·氧氣(qi)：在測量可燃(ran)性氣(qi)體(ti)時，被(bei)測氣(qi)體(ti)中不應含(han)氧氣(qi)

·水分 ：低于2oC飽和狀態的含(han)量

·腐蝕性氣體(ti) ：無

·校正(zheng)用標準氣(qi)體(ti)(ti)：零點氣(qi)體(ti)(ti)：與參比(bi)氣(qi)相(xiang)同的氣(qi)體(ti)(ti)或根據指示； 滿量(liang)程氣(qi)體(ti)(ti)相(xiang)對于測量(liang)量(liang)程90～100%的濃度(正(zheng)量(liang)程)超過100%濃度的氣(qi)體(ti)(ti)不能使用。
